Hvorfor sidder der to cylindre?

For styrke og for at undgå vridning. Det er producentens egen forklaring. Med 1.300 mm mellem siderne vil en enkelt cylinder i midten give en skæv belastning, når materialet ligger ujævnt i kæben. To cylindre fordeler trækket, og midterpartiet kan derfor holdes åbent for udsynets skyld.

Hvor højt åbner grebet?

1.440 mm i åben stilling mod 803 mm lukket, målt efter producentens manual fra 2020. Dybden er 1.008 mm. Slanger og tandholdere ligger uden for de mål. Det er åbningshøjden, der sætter grænsen for, hvor stor en blok ensilage du kan tage i ét greb.

Passer grebet på en Avant 423?

Nej. I den oversigt, siden bygger på, står 423 som en model, grebet passer ikke til. De elleve øvrige modeller fra 520 til 860i står som kompatible. Skal du bruge et greb på den mindste maskine, findes der mindre og lettere greb i kataloget.

Findes det i andre bredder?

Ja. Den danske oversigt fører tre bredder: 130 cm på 230 kg, 145 cm på 245 kg og 160 cm på 260 kg, hver med sit eget varenummer. Denne side dækker A441007 på 1.300 mm. Bredden ændrer både vægten og hvor meget maskinen skal holde ude foran sig.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

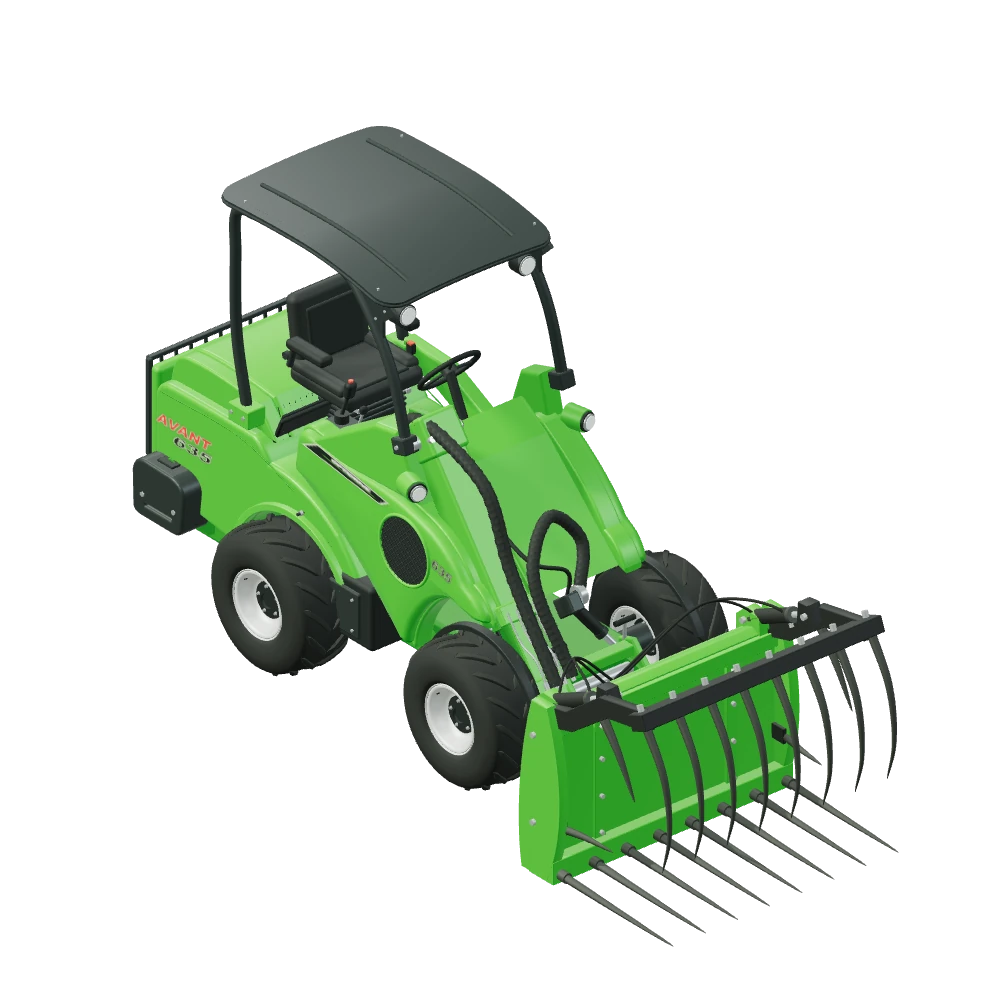

Stiliseret 3D-illustration af Overfaldsgreb XL monteret på Avant 635.

Skovle & materialehåndtering · Ensilagegreb

Overfaldsgreb XL til Avant

A441007

Overfaldsgreb XL er bygget til ensilage. Otte buede overtænder lukker ned mod otte lige undertænder, og to cylindre trækker overkæben. Producenten beskriver det som et stort og kraftigt overfaldsgreb til at flytte store mængder ensilage, og fremhæver specialformede tænder, der er nemme at skifte. Denne udgave måler 1.300 mm i bredden og vejer 230 kg. Midterpartiet i overkæben er åbent, så du kan se ned i materialet, mens grebet står åbent.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Ensilage fra stakkenFast pakket ensilage slipper ikke let. De formede tænder bider ind i snittet, og overkæben holder blokken samlet, så du ikke taber halvdelen mellem stak og foderbord.
Foder til foderbordet1.300 mm i bredden tager en bred bid ad gangen. På større bedrifter er det antallet af vendinger, der afgør tiden, og et bredt greb sparer ture frem og tilbage.
Halm og løst materialeGrebet holder også om halm, wrap og andet let materiale, der ellers blæser af en åben skovl. Undertænderne løfter, mens overkæben lægger sig ned over toppen af læsset.
Oprydning ved plansiloenRester langs kanten af en plansilo kan samles op i stedet for at blive skubbet sammen. Det åbne midterparti giver udsyn til, hvor tænderne står, mens grebet er åbent.

1.300mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve af de tolv modeller står som kompatible: 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. For 423 gælder, at grebet passer ikke til modellen. Den danske side nævner ikke 520, 745 og 750 ved navn, mens producentens variantoversigt gør, og statussen her følger variantoversigten. Med 230 kg egenvægt og en fuld kæbe langt fremme hører redskabet i praksis heller ikke hjemme på de mindste maskiner. Producenten peger selv på større husdyrbrug og ejendomme. Grebet kræver et hydraulikudtag foran og højst 225 bar.

11modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.300 mm
Højde, lukket: 803 mm
Højde, åben: 1.440 mm
Dybde: 1.008 mm
Vægt: 230 kg
Antal øvre tænder: 8
Antal nedre tænder: 8
Maks. tryk: 225 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A441007

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

To cylindre åbner og lukker det fælles overfald.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Overfaldsgreb XL på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

To cylindre, én kæbe

Overkæben trækkes af to cylindre i stedet for én. Producenten forklarer det med styrke og med at undgå vridning: når kæben er 1.300 mm bred, og materialet sidder skævt i den, vil et enkelt træk i midten dreje konstruktionen. To træk holder kæben plan. Det er også grunden til, at midterpartiet kan være åbent, for der er ikke brug for en stor central bjælke til at bære ét stempel.

Tænderne er smedede og kan skiftes. Otte foroven og otte forneden efter manualen fra 2020, plus aftagelige sidetænder. Det er sliddele, og på et redskab, der arbejder i snittet af en ensilagestak, er det en fordel, at de ikke er en fast del af rammen.

Åbningshøjden afgør bidets størrelse

Manualen opgiver fire faste mål: 1.300 mm bredde, 1.008 mm dybde, 803 mm højde lukket og 1.440 mm højde åben. Forskellen på de to højder bestemmer, hvor stor en blok du kan få ind mellem kæberne. Det er ikke et tal, producenten fremhæver, men det er det, tabellen viser.

Målene gælder den stive konstruktion. Slanger og de hoveder, der holder tænderne, ligger uden for dem. Vil du regne på, om grebet kan komme ind gennem en dør eller under en bjælke, skal du regne med lidt mere end 1.440 mm. Et tilvalgt beslag, der giver 17 graders ekstra vip, indgår ikke i den udgave, siden og 3D-illustrationen bygger på.

Spørgsmål og svar

Overfaldsgreb XL — godt at vide.

Ensilage først og fremmest. Producenten beskriver det som et stort og kraftigt overfaldsgreb, der flytter store mængder ensilage effektivt, og peger på større husdyrbrug og ejendomme. Det håndterer også halm og andet løst materiale, men tændernes form og kæbens kraft er tænkt til fast pakket foder.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A441007 med grøn bagramme og mørkt overfald. Manualen fra 2020 opgiver otte øvre og otte nedre smedede tænder plus aftagelige sidetænder.

Manualen opgiver 1.300 mm bredde, 1.008 mm dybde, 803 mm lukket højde og 1.440 mm åben højde. Slanger og låsehoveder rager uden for de mål.

Beslaget A34587, der giver 17 ° ekstra vip, er ekstraudstyr og er ikke med. Smededetaljer, svejsninger og boltpunkter er rekonstrueret ud fra fotos.

Producenten markerer 423 som ikke kompatibel.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
