Gennem en skydeluge i bunden midt under skovlen. Lugen er hydraulisk og vælges med en elektrisk kontakt, så den kan betjenes fra førerpladsen. Det medfølgende fleksible rør kan sættes på lugen, og producenten angiver en udtømning i op til 1,3 meters afstand fra blanderen.

Kræver den strøm på maskinen?

Ja, en elektrisk kontakt til at vælge den hydrauliske luge. Selve blandingen drives af olien. Producenten introducerede i sin tid løsningen med en elektrisk ventil og en kontakt ved førersædet, og guiden hævder ikke, at et bestemt styresystem derudover er obligatorisk.

Findes den i andre udgaver?

Ja. A36473 tømmer på midten, og det er den udgave, guiden beskriver. A37241 tømmer i venstre side, og A447861 er en større model. De er selvstændige produkter med egne mål, og hverken deres dimensioner eller deres kompatibilitet er brugt her.

Hvad er anslået i 3D-modellen?

Bredde, rumfang, vægt og skruens diameter er offentliggjorte tal. Trugets dybde og højde, skruens stigning, lugens vandring på 212 mm, gitterets åbningsvinkel og slangens bøjning er derimod rekonstrueret efter fotografier og en reservedelsbog. Der findes ikke et frit billede af bagsiden.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

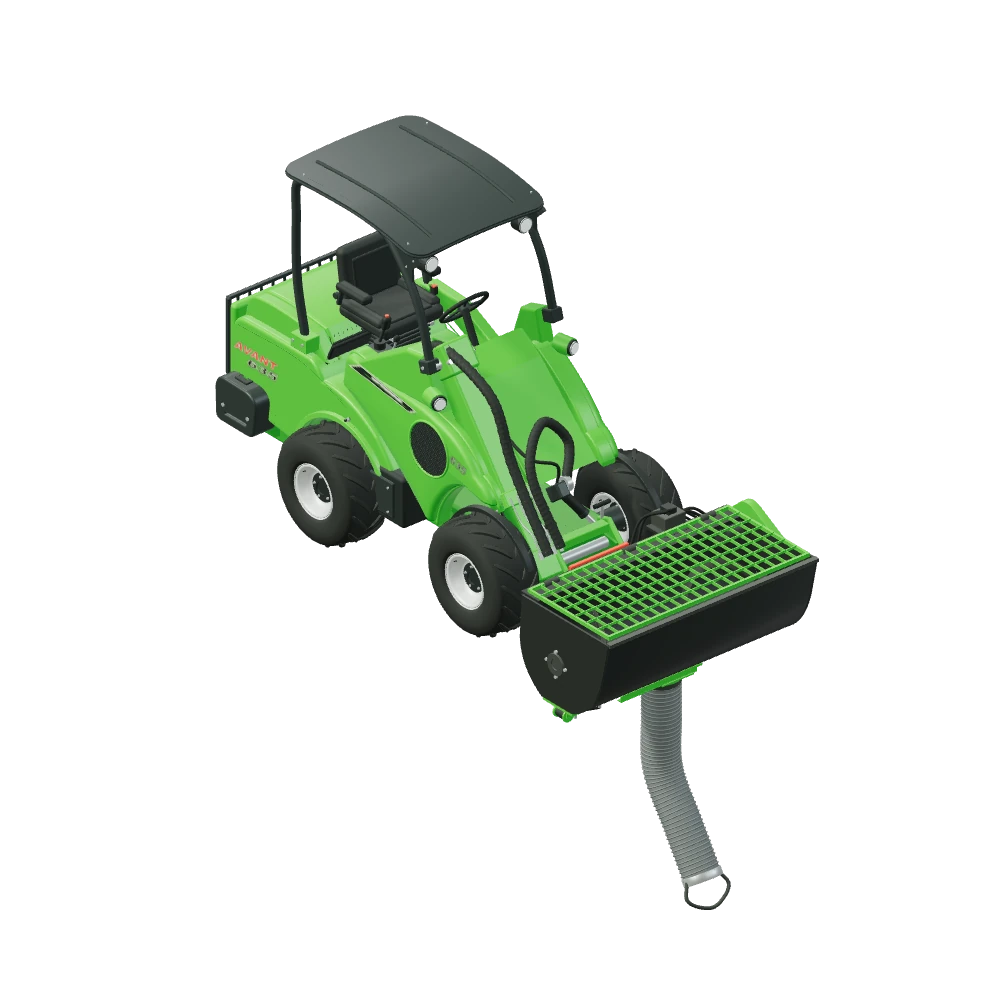

Stiliseret 3D-illustration af Tvangsblander HD monteret på Avant 635.

Udstyr & hjælpemidler · Beton

Tvangsblander HD til Avant

A36473

Tvangsblanderen er en skovl, der blander. En skrueaksel på 400 mm kører rundt i truget, og bunden har en hydraulisk luge på midten, som åbnes, når blandingen er klar. Avant oplyser 210 liter, 1.490 mm bredde, 299 kg tom og 794 kg ved maksimal kapacitet. Producenten peger på opgaver uden adgang til elektricitet, og sandet kan samles op direkte fra jorden med skovlen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Beton uden strøm på stedetProducenten kalder det redskabet, når du skal blande beton et sted uden adgang til elektricitet. Hydraulikken kommer fra maskinen, og du behøver hverken generator eller forlængerledning til blanderen.
Selvlæssende med skovlenSandet kan samles op direkte fra jorden med skovlen. Det sparer et redskabsskift, og det er også derfor, truget er fladt og buet i stedet for at være en lukket tromle.
Aflevering i højdenDet fleksible rør kan monteres på lugen og lede betonen ud i op til 1,3 meters afstand fra blanderen. Sammen med maskinens arm kan blandingen lægges, hvor den skal ligge, uden spild.
Svært tilgængelige stederBlanderen kører med maskinen, så den færdige blanding kommer frem, hvor større udstyr ikke kan komme til. Det åbne design gør samtidig, at redskabet kan rengøres hurtigt efter brug.

1.490mm samlet bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Avant 528, 530, 630, 635, 640, 745, 750, 760i og 860i er kompatible. Avant 520 og 523 kan tilpasses, men producenten oplyser ikke hvordan, og Avant 423 passer ikke til blanderen. Statusserne er læst af producentens aktuelle række for A36473, mens den danske side markerer 523 som kompatibel. Vær samtidig opmærksom på, at kompatibilitet og løfteevne er to forskellige ting: blanderen vejer 299 kg tom og 794 kg ved maksimal kapacitet, og kilderne siger ikke, at enhver kompatibel maskine kan håndtere den fyldt i enhver stilling.

9modeller angivet som kompatible

2modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Samlet bredde: 1.490 mm
Sneglediameter: 400 mm
Udlægningsafstand: op til 1.300 mm
Volumen: 210 l
Vægt: 299 kg
Vægt, fuldt fyldt: 794 kg
Tømning: I midten
Olieflow: 60 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36473

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Sneglen roterer hydraulisk; lugen i midten vælges elektrisk, og serviceristen løftes manuelt.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible og 2 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Tvangsblander HD på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 523	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Skrueaksel, gitter og luge

Inde i truget sidder en åben skrue på 400 mm med modsatrettede vindinger, der vender materialet fra begge ender ind mod midten. Over den ligger et beskyttelsesgitter, som kan åbnes manuelt, når truget skal rengøres eller efterses.

Bunden har en skydeluge midt under skovlen. Den åbnes hydraulisk og vælges med en elektrisk kontakt, så doseringen kan styres fra førerpladsen. På lugen kan det medfølgende fleksible rør monteres, og producenten angiver, at betonen kan udtømmes i op til 1,3 meters afstand fra blanderen. Det er en angivet rækkevidde og ikke en opmålt slangelængde.

Tallene og de to tabeller

Fire tal er offentliggjort og stemmer overens mellem den danske og producentens aktuelle side: 210 liter, 1.490 mm bredde, 299 kg tom og 794 kg ved maksimal kapacitet. Skrueakslens 400 mm er ligeledes oplyst. Trugets dybde og højde er derimod rekonstrueret efter fotografier.

Om olie skriver producenttabellen ét tal, 60 l/min, under overskriften olieflowområde, uden at kalde det hverken anbefaling eller maksimum. Guiden gengiver det, som det står. På modelsiden er der også en forskel: den danske side markerer Avant 523 som kompatibel, mens den aktuelle række for A36473 skriver, at modellen kan tilpasses.

Spørgsmål og svar

Tvangsblander HD — godt at vide.

210 liter ifølge både den danske og producentens aktuelle side. Vægten er 299 kg tom og 794 kg ved maksimal kapacitet, og de to tal er værd at holde op mod hinanden, når du planlægger, hvor højt og hvor langt ude blandingen skal afleveres.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A36473 med tømning i midten og den medfølgende slange. A37241 med tømning i venstre side og den større A447861 er andre produkter.

Den danske og den internationale tabel er enige: 210 l, 1.490 mm, 299 kg tom og 794 kg fuldt fyldt. At en model står som kompatibel, betyder ikke, at maskinen kan løfte en fuld blander i enhver stilling.

Producentens aktuelle tabel skriver ét tal, 60 l/min, under overskriften for olieflow uden at kalde det anbefalet eller største flow. Tallet er gengivet, som det står.

Lugen i midten vælges med en elektrisk kontakt fra førerpladsen. Producenten kræver ikke Opticontrol til den.

Trugets dybde og højde, sneglens stigning, lugens vandring på 212 mm og ristens 75 ° er rekonstrueret. Den viste slange er en opstilling, og de 1,3 m er den længste udlægningsafstand, ikke slangens længde.

Producentens aktuelle række markerer 523 som "kan tilpasses", mens den danske side markerer 523 som kompatibel.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
