Hvad laver den lodrette kam?

Den sorterer materialet, efter rotoren har kastet det bagud. Sten og klumper kan ikke passere mellem fingrene og lander derfor i bunden af det løsnede lag, mens den fine jord slipper igennem og bliver liggende øverst. Det er den funktion, hele redskabstypen er bygget om.

Hvorfor hedder den Rotary hoe hos producenten?

Fordi navnet er forskelligt på den danske og den globale side, mens varenummeret A37430 er det samme. Avant Danmark kalder den Stennedlægger HD, producentens globale katalog kalder den Rotary hoe 1500. Der er altså ikke tale om to forskellige redskaber, men om to navne på det samme.

Hvilke modeller står som kan tilpasses?

Avant 630, 635 og 640 i producentens aktuelle statusser for varenummeret, uden at det oplyses hvordan. Den danske tabel markerer de samme tre som kompatible. Guiden gengiver begge oplysninger, fordi kilderne ikke er enige, og fordi forskellen kan have betydning for din maskine.

FORBEREDER 3D

Maskine

Henter 3D-modellen …

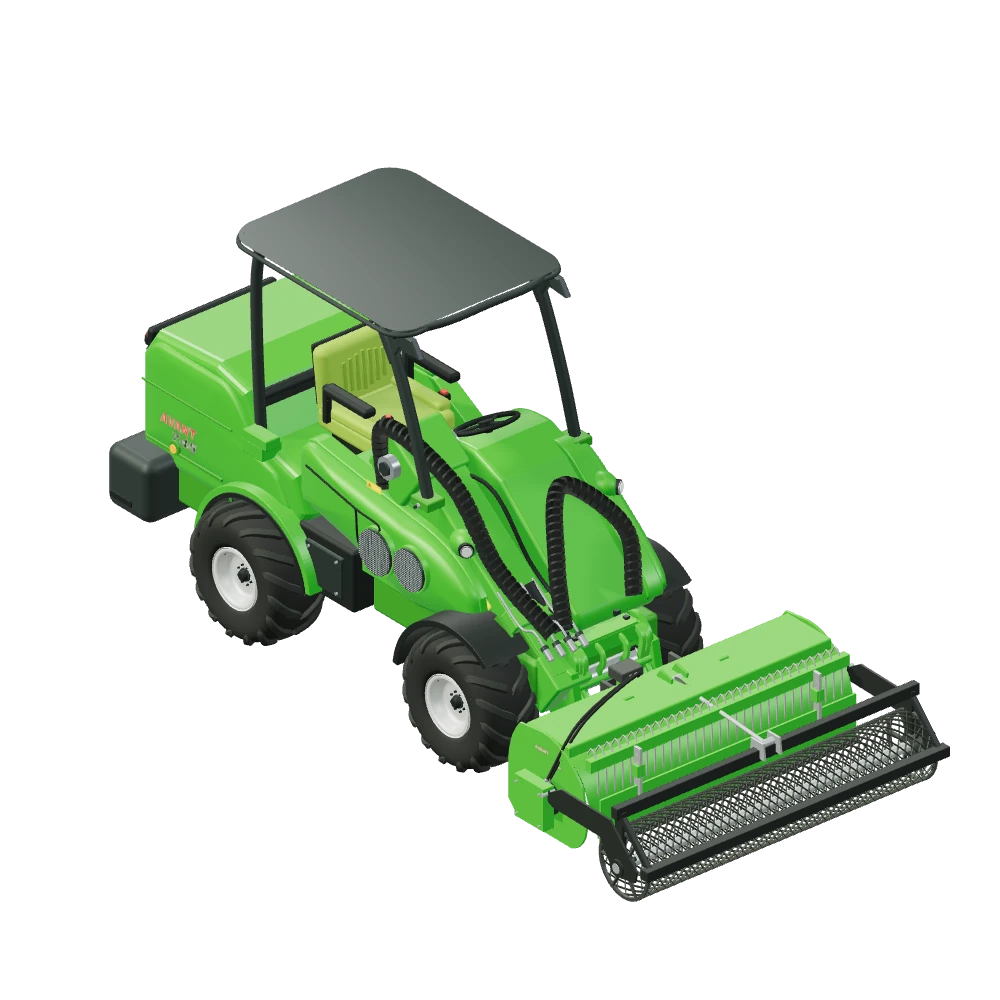

Stiliseret 3D-illustration af Stennedlægger HD monteret på Avant 745.

Udearealer & rengøring · Redskabsguide

Stennedlægger HD til Avant

A37430

A37430 er den kraftige udgave med 1.500 mm fræsebredde og 285 kg på vægten. Mellem rotoren og rullen sidder to dele, der bestemmer resultatet: en lodret fjederkam, der sorterer materialet, og et selvstændigt afretterblad, der jævner toppen. Rullen bagest er 1.700 mm bred, og arbejdsdybden går fra 0 til 150 mm. Producenten oplyser et olieflow på 50 til 60 l/min, og det er det tal, der styrer maskinvalget.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Større anlægsarealerPå en byggemodning eller et nyt anlæg skal der laves såbed på mange kvadratmeter. 1.500 mm fræsebredde og en rulle på 1.700 mm dækker mere pr. kørsel, og kanterne mellem banerne bliver jævne.
Jord med meget stenDen lodrette kam sorterer materialet, før det lander. Hvor stenindholdet er højt, er det den detalje, der afgør, om overfladen bliver ren nok til at så i uden en efterfølgende opsamling.
Flader, der skal være helt planeAfretterbladet arbejder mellem rotoren og rullen og tager de sidste ujævnheder. Det gør en forskel på arealer, hvor overfladen skal være jævn, før der lægges rullegræs eller sås ud.

1.500mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Her er der to tabeller, der ikke siger det samme. Producentens aktuelle statusser for A37430 angiver, at redskabet ikke passer til Avant 423, 520, 523, 528 og 530, at Avant 630, 635 og 640 kan tilpasses uden nærmere forklaring, og at Avant 745, 750, 760i og 860i er kompatible. Den danske tabel markerer derimod 630, 635 og 640 som kompatible. Guiden følger producentens præcise statusser for varenummeret og gengiver uenigheden i stedet for at vælge. Olieflowet på 50 til 60 l/min peger samme vej: det er ikke et krav, en lille maskine opfylder.

4modeller angivet som kompatible

3modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 745

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.500 mm
Tromlebredde: 1.700 mm
Bredde: 1.830 mm
Længde: 1.140 mm
Højde: 550 mm
Arbejdsdybde: 0–150 mm
Vægt: 285 kg
Olieflow: 50–60 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A37430

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Fræserotoren drives hydraulisk, og tromlens arbejdsdybde sættes mekanisk.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 4 modeller som kompatible og 3 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Stennedlægger HD på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 523	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 528	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 530	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 630	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 635	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 640	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Kam og afretterblad bestemmer overfladen

Den første af de to dele er en lodret kam med fjedrende fingre. Den holder sten og klumper tilbage, så de falder ned i bunden af laget, mens den fine jord passerer forbi og lægger sig ovenpå. Kammen står lodret og arbejder på det materiale, rotoren kaster bagud.

Den anden er et selvstændigt afretterblad, der skraber toppen jævn, inden rullen kommer. Tilsammen giver de to en overflade, der er både renere og mere plan, end rotor og rulle alene ville give. Rotoren drives direkte af en motor uden mellemled, og den samlede bredde er 1.830 mm mod de 1.500 mm, rotoren fræser.

Samme redskab, to navne

Redskabet hedder Stennedlægger HD hos Avant Danmark og Rotary hoe 1500 på producentens globale side. Det er samme varenummer, A37430, og de to navne dækker altså ikke to produkter. Det er værd at vide, når du sammenligner specifikationer på tværs af kilder.

Producenten fører desuden udgaver på 1.200 og 1.350 mm. Guiden beskriver kun 1.500 mm-udgaven, som er den, der er mærket på producentens eget fotografi. Målene 1.830 × 1.140 × 550 mm, vægten på 285 kg og rullens 1.700 mm gælder derfor ikke for de smallere varianter. Rotorens indre opbygning og kammens tandafstand er anslået.

Spørgsmål og svar

Stennedlægger HD — godt at vide.

50 til 60 l/min ifølge producentens aktuelle globale side for A37430. Maksimalt tryk er ikke oplyst. Det er et højt flow, og det er den mest sandsynlige grund til, at de mindre modeller i programmet er markeret som maskiner, redskabet ikke passer til.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A37430 på 1.500 mm. Udgaverne på 1.200 og 1.350 mm er andre produkter. Producenten kalder den Rotary hoe 1500, mens Avant Danmark kalder den Stennedlægger HD.

Målene 1.830 × 1.140 × 550 mm, 285 kg, 1.500 mm fræsebredde og 1.700 mm tromle er opgivet. Producentens aktuelle side anbefaler 50–60 l/min.

Rotorens ti rækker, fingerafstanden, pladetykkelser og dybdevandringen på 10 ° er skønnet ud fra fotos.

Producentens aktuelle tabel markerer 630, 635 og 640 som "kan tilpasses", mens den danske tabel markerer dem som kompatible. Tabellen her holder den strammeste status.
