Hvorfor er rullen bredere end rotoren?

Rotoren fræser 1.300 mm, mens gitterrullen er 1.500 mm bred. De 200 mm ekstra betyder, at rullen også trykker kanterne af sporet til, så overgangen mellem to baner bliver jævn. Det er praktisk, når du kører frem og tilbage over et areal, der skal sås bagefter.

Hvor meget olie kræver den?

Det er ikke publiceret. Hverken anbefalet olieflow eller maksimalt tryk fremgår af de kilder, guiden bygger på, selv om rotoren er hydraulisk. Det er en oplysning at få hos forhandleren, før du planlægger en opgave, for en fræserotor i denne bredde er ikke et beskedent forbrug.

Kan redskabet så græs samtidig?

Producenten fører en så-enhed med varenummeret A21238 til 1.300 mm-udgaven, men den indgår ikke i den opstilling, guiden og 3D-illustrationen beskriver. Uden den lægger redskabet blot såbedet til rette, og selve såningen bliver en separat arbejdsgang bagefter med en anden maskine eller i hånden.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

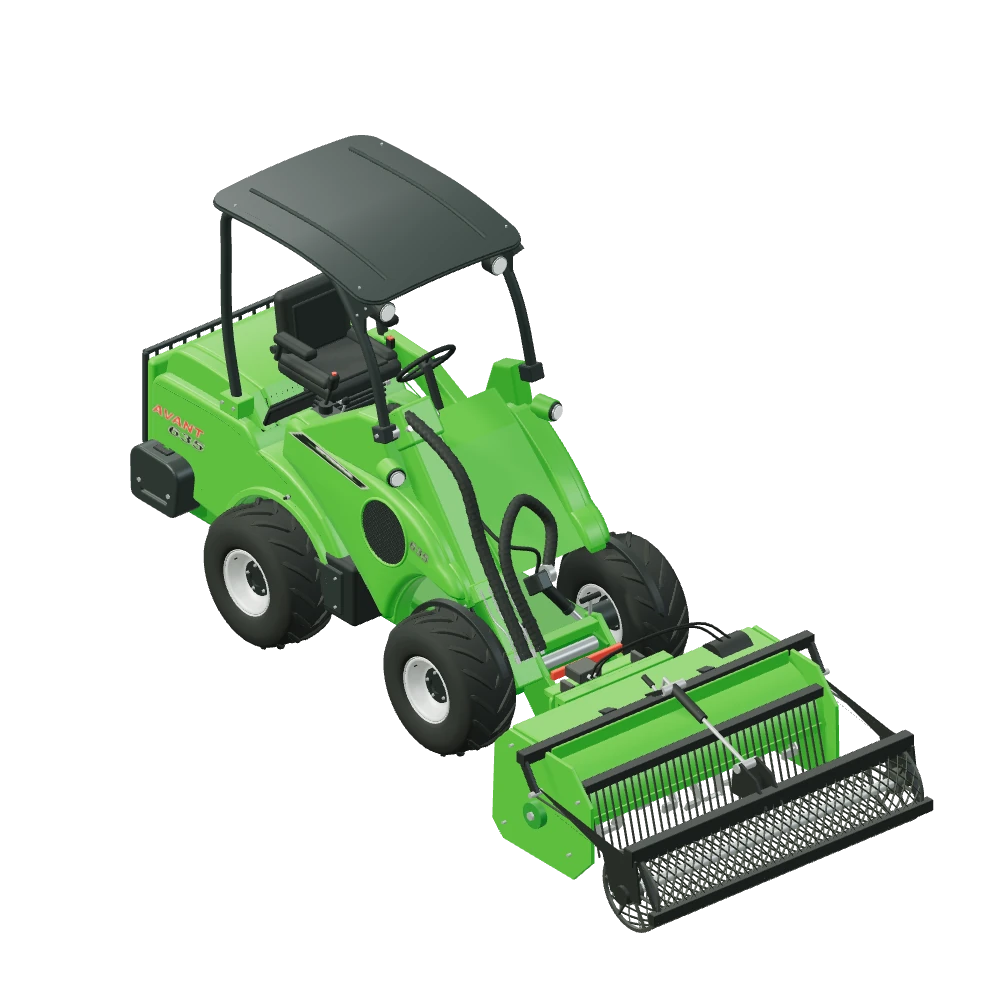

Stiliseret 3D-illustration af Stennedlægger monteret på Avant 635.

Udearealer & rengøring · Redskabsguide

Stennedlægger til Avant

A21237

A21237 vender rækkefølgen i de øverste centimeter af jorden. En hydraulisk rotor fræser 1.300 mm bredt ned til 150 mm og kaster materialet bagud, hvor en kam sorterer det: sten og klumper lander i bunden, mens den fine jord lægger sig ovenpå. Bagest ruller en gitterrulle på 1.500 mm fladen til. Redskabet vejer 250 kg og hører til, hvor der skal sås eller lægges rullegræs.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Ny græsplæne på stenet jordSten i overfladen er problemet, når der skal sås. Her ender de nederst i laget i stedet for at blive kørt væk, og du slipper for både opsamling og bortkørsel af materialet.
Reparation efter gravearbejdeNår en rende er fyldt op igen, ligger der en blanding af jord, sten og klumper. En tur med rotoren gør laget ensartet og efterlader en fast overflade, der kan sås i med det samme.
Bede og mindre anlægPå et areal, hvor jorden alligevel skal vendes, gør redskabet to ting i samme kørsel. Du får både løsnet laget og trykket det til igen, uden at skifte redskab undervejs.

1.300mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske række for 130 cm markerer Avant 423, 523, 528, 530, 630, 635, 640, 760i og 860i som kompatible. Avant 520, 745 og 750 er ikke nævnt i rækken og er derfor ikke bekræftet for denne model. Der findes ingen aktuel produktside hos producenten for netop dette varenummer, og statusserne følger derfor den danske tabel. Hverken anbefalet olieflow eller maksimalt tryk er publiceret for A21237, selv om rotoren er hydraulisk drevet. Det er den vigtigste oplysning at få bekræftet, før du binder redskabet til en bestemt maskine.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.300 mm
Tromlebredde: 1.500 mm
Arbejdsdybde: 0–150 mm
Vægt: 250 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A21237

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Fræserotoren drives hydraulisk; tromlen ruller frit, og dybden sættes mekanisk.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Stennedlægger på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Sten ned, fin jord op

Rotoren sidder foran og fræser laget løs. Materialet kastes bagud mod en åben kam, og her sker sorteringen: det grove kan ikke komme igennem og falder ned først, mens den finere jord passerer og lægger sig ovenpå. Resultatet er et lag, hvor sten og klumper ligger under en jævn overflade.

Bagest hviler redskabet på en gitterrulle, der ruller frit med jorden. Den trykker fladen til og giver den fasthed, frø og rullegræs skal bruge. Rullen er 1.500 mm bred, altså 200 mm bredere end den bane rotoren fræser, og den skjuler dermed kanterne af sporet.

Dybden sættes på rullen

Arbejdsdybden går fra 0 til 150 mm og reguleres trinløst ved at flytte rullen op eller ned i forhold til rotoren. Jo lavere rullen står, jo mindre kommer rotoren ned. Indstillingen sker mekanisk på redskabet med en skrue, ikke fra førerpladsen.

Guiden beskriver den klassiske A21237 med 1.300 mm rotor. Producenten fører en så-enhed, A21238, som ekstraudstyr til samme bredde, men den indgår ikke her. Redskabet er heller ikke den samme som de nyere generationer af stennedlæggere, der har egne varenumre og andre specifikationer. Det bekræftede varenummer stammer fra producentens engelske katalog fra 2018, side 98.

Spørgsmål og svar

Stennedlægger — godt at vide.

Fra 0 til 150 mm ifølge kilderne. Dybden sættes trinløst ved at flytte gitterrullen i forhold til rotoren, og indstillingen foretages på redskabet med en skrue. Hvor dybt du reelt kan komme, afhænger også af jordens tilstand og af, hvor meget sten der ligger i laget.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den klassiske stennedlægger A21237 på 1.300 mm med en tromle på 1.500 mm. Varenummeret er bekræftet i producentens katalog fra 2018.

Såsættet A21238 er ekstraudstyr og er ikke med. Nyere generationer af stennedlæggere og jordfræsere er andre produkter.

Arbejdsbredde, tromlebredde, dybden 0–150 mm og vægten 250 kg er opgivet. Højde, længde, rotorens otte knivrækker og dybdeskruen er skønnet ud fra fotos.

Der er ikke fundet en aktuel international produktside. Kompatibiliteten følger den danske række for 130 cm, så 520, 745 og 750 står som ikke bekræftet.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
