Hvor langt ud rækker klipperen?

Producentens tal på 2.900 mm gælder det komplette system med den hydrauliske sidearm, ikke selve klippehovedet. Hovedet bidrager med sin egen bredde på 1.200 mm i klip og 1.580 mm i alt. Skal du vurdere rækkevidde ud fra maskinen, er det armens specifikation, du skal se på.

Hvad kræver hovedet af maskinen?

Tre ting ifølge producenten: den hydrauliske sidearm A448736, et olieflow på 60 l/min gennem to tilslutninger og Opticontrol. Dertil kommer, at maskinen skal stå i den del af programmet, hvor statusserne er kompatible eller kan tilpasses, altså 635 og opefter.

Hvorfor vises redskabet uden maskine?

Fordi ingen af de tolv modellerede maskiner har en hydraulisk S30 sidearm på sig. Hovedet kan ikke hænge troværdigt på en redskabsplade, og det ville være forkert at vise. Derfor står det alene i 3D-illustrationen, som er en stiliseret gengivelse og ikke en teknisk tegning.

FORBEREDER 3D

Henter 3D-modellen …

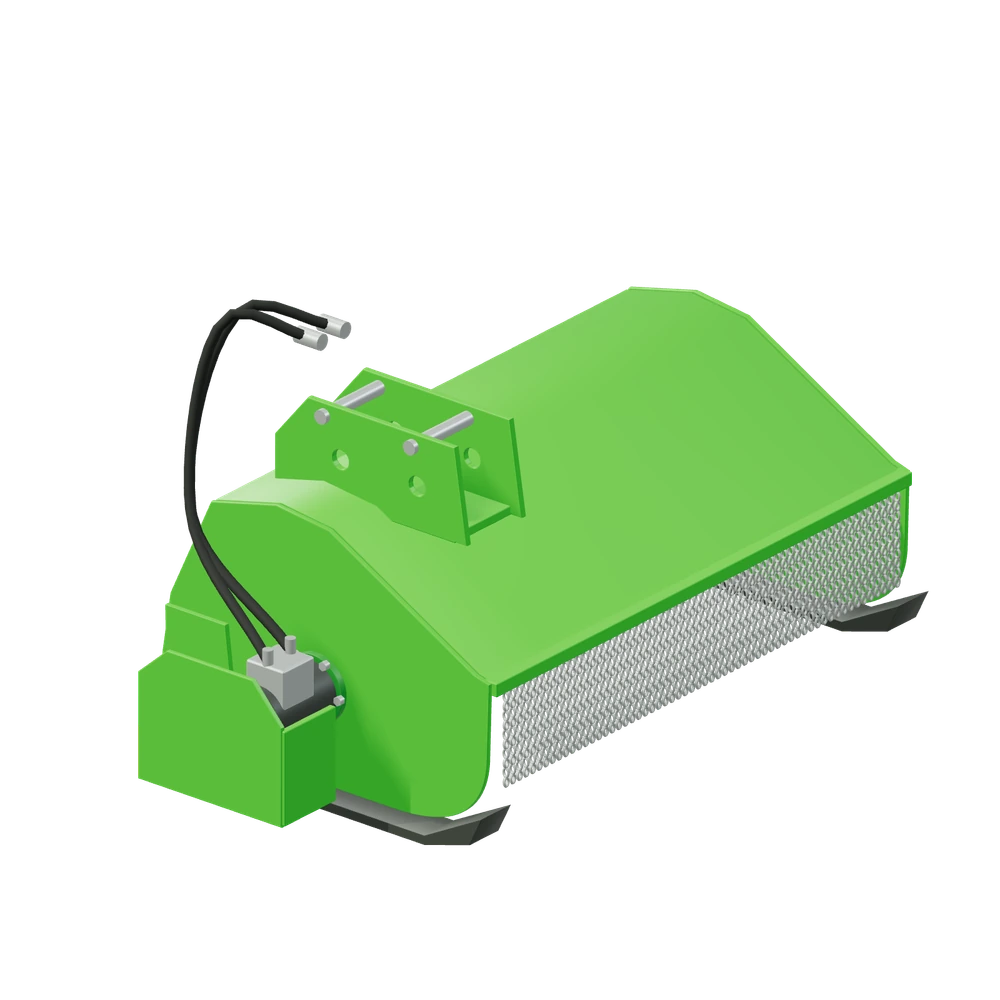

Stiliseret 3D-illustration af Slagleklipper S30.

Udearealer & rengøring · Redskabsguide

Slagleklipper S30 til Avant

A37505

A37505 er et klippehoved, ikke et færdigt redskab. Det har 16 slagler på en rotor, klipper 1.200 mm bredt, måler 1.580 mm i alt og vejer 250 kg. Hovedet hænger på Avants hydrauliske sidearm A448736, som fører det ud til siden af maskinen. Producenten udelukker udtrykkeligt både den mekaniske arm A431070 og montering direkte på redskabspladen. Olieflowet er 60 l/min.

Kræver den hydrauliske S30-sidearm A448736. Producenten udelukker udtrykkeligt den mekaniske A431070 og montering direkte på redskabspladen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Grøftekanter fra vejenMed hovedet ude på en arm kan du holde maskinen på det faste underlag og alligevel klippe skråningen ned mod grøften. Det er hele pointen med at flytte klippehovedet væk fra maskinens midte.
Under hegn og langs skelArmen kan føre hovedet ind, hvor maskinen ikke kan køre. Slagler tåler at møde stolper og stub bedre end faste knive, fordi de svinger bagud i stedet for at tage stødet.
Brede rabatter i én kørselMed 1.200 mm i klippebredde ude på armen dækkes en rabat, mens maskinen kører ligeud. Du slipper for at vende og for at køre ind på det bløde underlag med hjulene.

1.200mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Statusserne for A37505 følger maskinstørrelsen. Producenten angiver, at hovedet ikke passer til Avant 423, 520, 523, 528, 530 og 630. Avant 635 og 640 kan tilpasses, uden at det oplyses hvordan, mens Avant 745, 750, 760i og 860i er markeret som kompatible. Læs den liste sammen med de to øvrige krav: maskinen skal have den hydrauliske sidearm A448736, og producenten anfører Opticontrol som et krav. Dertil kommer 60 l/min til rotoren. Det er altså tre forudsætninger, der skal være opfyldt samtidig, ikke kun en status i en tabel.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.200 mm
Samlet bredde: 1.580 mm
Vægt: 250 kg
Antal slagler: 16
Olieflow: 60 l/min
Hydrauliktilslutninger: 2 stk.
Kræver Opticontrol: Ja
Hydraulik: Kræver hydraulikudtag
Tilkobling: S30-sidearm, hydraulisk (A448736)
Produktnummer: A37505

Tilkobling

Kræver den hydrauliske S30-sidearm A448736. Producenten udelukker udtrykkeligt den mekaniske A431070 og montering direkte på redskabspladen.

Bevægelse i 3D

Rotoren med 16 slagler drives hydraulisk; hovedet bæres af en S30-sidearm.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Slagleklipper S30 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 523	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 528	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 530	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 630	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 635	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 640	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Kun den hydrauliske arm

Her er producenten mere præcis end ved de fleste andre S30-redskaber. Hovedet skal sidde på den hydrauliske sidearm A448736. Den mekaniske arm A431070 er udtrykkeligt udelukket, og det samme er montering direkte på maskinens redskabsplade. Grunden fremgår ikke, men en rotor med 16 slagler ude for enden af en arm stiller andre krav end et let klippehoved.

Det betyder også, at rækkevidden ikke er hovedets fortjeneste. Producentens tal på 2.900 mm gælder det samlede system med arm, ikke klippehovedet alene. Når du regner på, hvor langt ud du kan nå, er det armens data, du skal bruge.

Derfor står hovedet alene i 3D

Ingen af de tolv maskiner i denne samling er modelleret med en hydraulisk S30 sidearm. Hovedet har ingen beslag, der passer på en redskabsplade, og det ville være misvisende at vise det hængende direkte på en maskine. Derfor vises A37505 alene i den stiliserede 3D-illustration på denne side.

Selve konstruktionen følger producentens reservedelstegninger fra 2018. Du kan se det øverste ophæng med tappene til armen, motoren med sin afskærmning i siden, valsen bagest og rotoren med de 16 slagler. Kroppens dybde, afstanden mellem skinnerne, pladetykkelser og slangeføring er derimod anslået ud fra tegningerne og ikke publicerede mål.

Spørgsmål og svar

Slagleklipper S30 — godt at vide.

Nej. Producenten udelukker udtrykkeligt den mekaniske arm A431070 for dette hoved og nævner kun den hydrauliske arm A448736 som godkendt ophæng. Direkte montering på maskinens redskabsplade er også udelukket. Det er en af de få steder, hvor producenten er så konkret om, hvad der ikke må kombineres.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Slagleklipperen A37505 vises som hoved alene. De 2.900 mm rækkevidde, producenten oplyser, gælder hele systemet med den hydrauliske sidearm.

Hovedet kræver den hydrauliske sidearm A448736. Producenten udelukker udtrykkeligt den mekaniske arm A431070 og montering direkte på redskabspladen.

Producentens aktuelle side kræver Opticontrol og to hydrauliske tilslutninger.

Ophæng, motor, skærm, rulle og rotor følger producentens reservedelstegninger fra 2018.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
