Hvor langt ud når armen?

Sammenkørt er den 1.645 mm bred, og teleskopet trækker op til 1.000 mm mere ud. Producentens tegning fra 2024 opgiver, at leddets rækkevidde går fra 722 til 1.722 mm. Længden låses med en bolt i et af elleve huller med 100 mm mellemrum og er altså trinvis, ikke trinløs.

Er vinklen manuel eller hydraulisk?

Kilderne siger hver sit. Den danske tekst kalder vinkelindstillingen manuel, mens producentens aktuelle side og manualen fra 2024 viser en hydraulisk cylinder på det yderste led. Begge dele er noteret her. Teleskopet og den 45 graders indeksering af hele armen er manuelle i begge kilder.

Hvad skal maskinen kunne?

Manualen fra 2024 opgiver 20–60 l/min og en trykgrænse på 225 bar. Dertil kommer redskabsstyringen, som producenten oplyser skal vælges til — den følger ikke med armen. Uden styring kan du ikke skifte mellem armens funktioner og det, hovedet i S30-koblingen skal lave.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

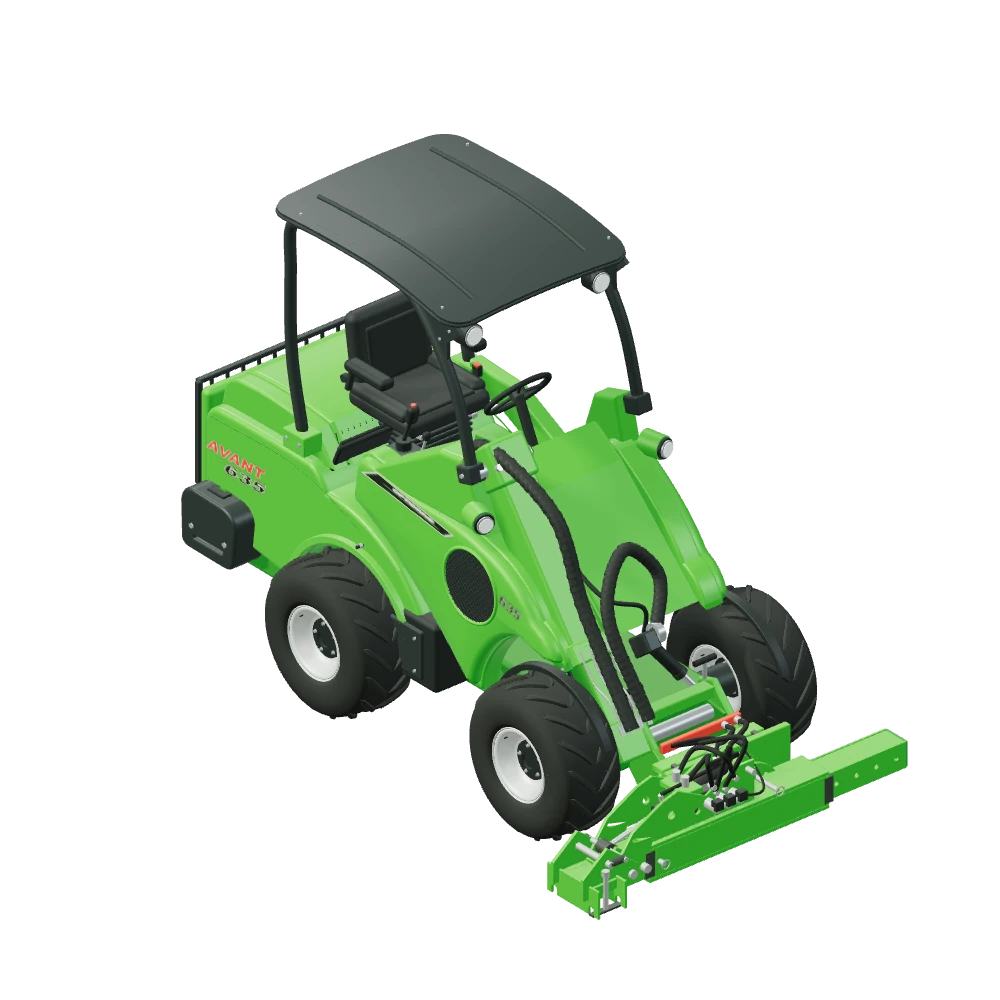

Stiliseret 3D-illustration af S30 Mekanisk sidearm monteret på Avant 635.

Adaptere & drivenheder · Vært for S30-hoveder

S30 mekanisk sidearm til Avant

A431070

Den mekaniske sidearm er ikke et arbejdsredskab i sig selv. Den sidder på redskabspladen og bærer et hoved med S30-kobling ud til siden af maskinen. Producenten oplyser 1.645 mm bredde i sammenkørt stand, et teleskop på op til 1.000 mm, et udsving på 135 grader og en vægt på 130 kg. Største tilladte redskabsvægt er 200 kg. Hovedet følger ikke med, og illustrationen viser derfor armen bar.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Ud over en grøft eller en rabatArmen flytter arbejdspunktet væk fra maskinens spor. Det gør det muligt at arbejde over en kant, hvor hjulene ikke kan komme hen, uden at maskinen selv skal ud på det bløde.
Hoveder med S30-koblingDen danske side nævner hækkeklipper S30, hækkeklipper S30 DS og multifunktionsdrivenhed S30 som de hoveder, armen er tiltænkt. Hvert hoved er et selvstændigt varenummer med sin egen tabel.
Højde og vinkel efter opgavenUdsvinget på 135 grader dækker fra 45 grader under vandret til 90 grader over. Det samme hoved kan derfor arbejde både nede i en skråning og oppe i en hæk uden at blive flyttet.
Længden låses fastTeleskopet trækkes ud i hånden og låses med en bolt i hul. Når længden først er valgt, står den fast under arbejdet i stedet for at skulle holdes af hydraulikken.

130kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producenten markerer alle tolv modeller som kompatibel: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Tabellen dækker armen alene. Det hoved, du sætter i S30-koblingen, har sin egen tabel, og den kan være strammere — det er altså to tabeller, der skal passe samtidig. Armen kræver 20–60 l/min og en trykgrænse på 225 bar ifølge manualen fra 2024. Dertil kommer, at redskabsstyringen skal vælges til: producenten oplyser, at den ikke følger med armen. Husk også, at armens egne 130 kg og et hoved på op til 200 kg hænger ude i siden og ikke lige foran maskinen.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde, indtrukket: 1.645 mm
Rækkevidde: 722–1.722 mm
Teleskopudtræk: 1.000 mm
Trin i teleskopet: 100 mm
Vægt: 130 kg
Redskabets maks. vægt: 200 kg
Drejetrin: 45 °
Bomvinkel: −45 til 90 °
Olieflow: 20–60 l/min
Maks. tryk: 225 bar
Kræver Opticontrol: Ja
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A431070

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Bommen svinger hydraulisk ud; teleskopet og drejningen sættes manuelt.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for S30 Mekanisk sidearm på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

En vært, ikke et redskab

Yderst på armen sidder en S30-kobling med to åbne krogmundinger og en manuel låseklo. Det er her, hovedet hænges på. Koblingens tapper er 30 mm, og afstanden mellem dem er anslået til 220 mm ud fra producentens tegninger — et mål, der stemmer med den S30-drivenhed, kataloget har i forvejen.

Producenten nævner drivenheden A429926 og klippebommen A430938 som hoveder, armen er lavet til. Kataloget har desuden en S30-forlænger A464146 og et beslag A460243, som begge er selvstændige varenumre. Ingen af delene indgår her, og armen er derfor vist uden hoved i den stiliserede 3D-illustration.

Teleskop i hånden, vinkel i tvivl

Det indre rør glider i en fast kasse og låses i huller med 100 mm mellemrum, hvilket giver elleve positioner over de 1.000 mm. Producentens tegning fra 2024 angiver, at leddets rækkevidde derved går fra 722 til 1.722 mm. Hele armen kan desuden vendes i trin på 45 grader om sin egen akse.

På ét punkt er kilderne uenige. Den danske tekst omtaler vinkelindstillingen som manuel, mens producentens aktuelle side og manualen fra 2024 begge viser en hydraulisk cylinder på det yderste led. Uenigheden er bevaret som den er, og den mekanik, der er tegnet, følger manualens tydelige tegning.

Spørgsmål og svar

S30 Mekanisk sidearm — godt at vide.

Den danske side nævner hækkeklipper S30, hækkeklipper S30 DS og multifunktionsdrivenhed S30. Producenten anfører desuden drivenheden A429926 og klippebommen A430938 som hoveder, armen er lavet til. Andre S30-hoveder kræver deres egen manual og deres egen kompatibilitetstabel, før de kan siges at passe.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Sidearmen A431070 vises alene. Klippehoved, beslaget A460243 og forlængeren A464146 er ikke med.

Producentens manual fra 2024 og den aktuelle side beskriver en hydraulisk bom med 135 ° udsving, et teleskop på 1.000 mm med bolt og en manuel drejning i trin à 45 °. Den danske tekst kalder vinkelindstillingen manuel, og forskellen står i kilderne.

Producentens aktuelle side kræver Opticontrol.

Producenten nævner drivenheden A429926 og hækkeklipperen A430938 som redskaber til armen. Om de kan bruges, afhænger af redskabets egne krav.

Led, cylinder og pladetykkelser er skønnet ud fra fotos.
