Hvorfor er 500-serien markeret kan tilpasses?

Fordi producentens variantoversigt for A36841 markerer 520, 523, 528 og 530 sådan, uden at oplyse hvordan tilpasningen sker. Den danske side markerer tre af dem som kompatible. Guiden følger variantoversigten, fordi den gælder netop dette varenummer. 423 står som en model, skovlen ikke passer til.

Kræver højtipskovlen hydraulik?

Ja. To hydrauliske cylindre vipper skallen, og de skal have et udtag foran. Producenten anbefaler 10–20 l/min og angiver højst 30 l/min og højst 225 bar. Uden en ledig hydraulikfunktion kan skovlen ikke tømmes på den måde, den er bygget til.

Findes den i en bredere udgave?

Ja. Den danske oversigt fører to bredder: 1.450 mm med 720 liter og 270 kg under A36841, og 1.800 mm med 900 liter og 320 kg under A21273. Bredden er et fast produktmål og ændrer sig ikke med maskinen, så vælg efter porte, containere og maskinens kapacitet.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

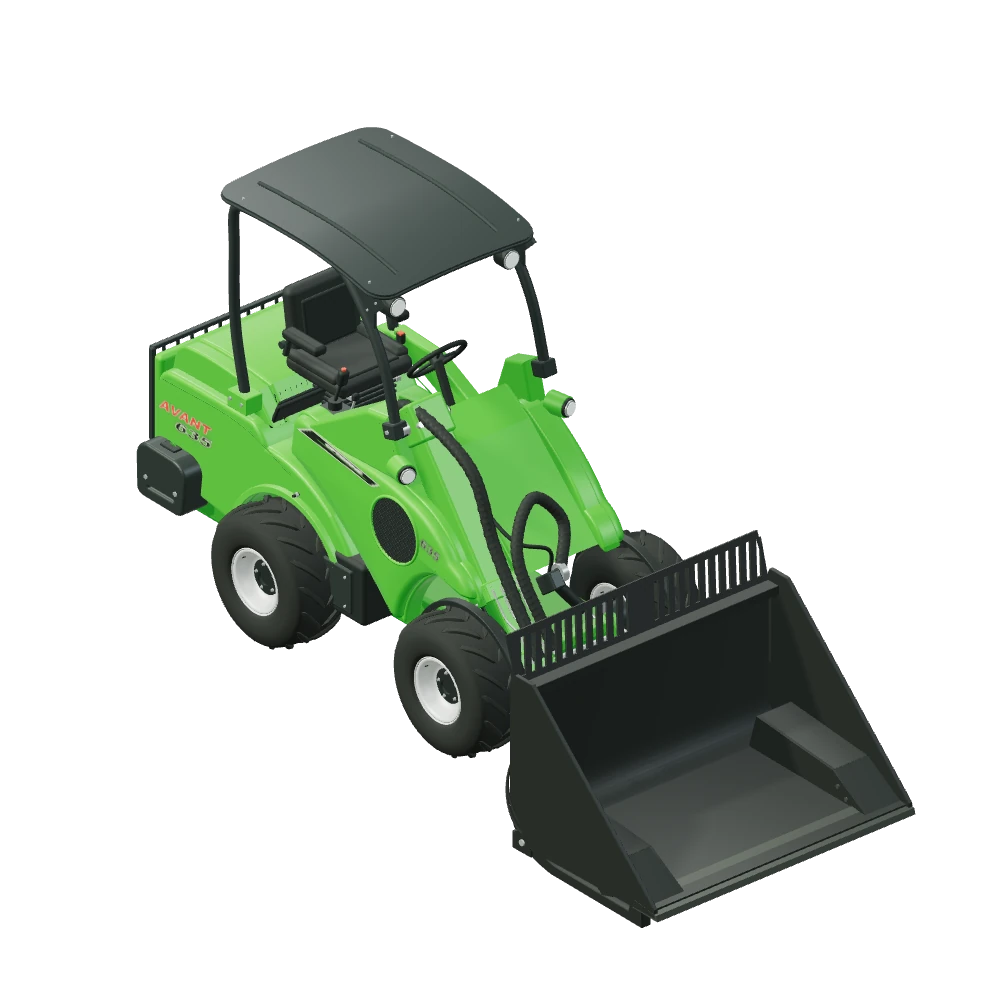

Stiliseret 3D-illustration af Skovl Højtip XL monteret på Avant 635.

Skovle & materialehåndtering · Højtipskovl

Skovl Højtip XL til Avant

A36841

En højtipskovl tipper ikke om redskabsvippen, men om yderkanten af et beslag foran. Det flytter tømmepunktet et godt stykke frem og op, og det er hele grunden til at vælge den. Producenten skriver, at Avant med en højtipskovl rækker længere og højere end mange andre store maskiner. XL-udgaven her er 1.450 mm bred, rummer 720 liter og vejer 270 kg. To hydrauliske cylindre står for tippet.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Tømning over en containerLøftehøjden er sjældent problemet; tømmehøjden er. Når skallen vipper ud over kanten af beslaget, kommer materialet ud over containersiden i stedet for at ramme den på vejen.
Læsning på et ladMed teleskoparm opgiver producenten tømmehøjder fra 2.710 mm på 300-serien til 3.300 mm på 700-serien. Det er tal, der afgør, om du kan læsse en vogn uden at bygge en rampe op.
Lette og løse materialer720 liter er meget rumfang til flis, kompost, løv og sne. Skovlen er tegnet til materiale, der fylder mere, end det vejer, og ikke til vådt grus og sten.
Færre vendinger over en lang pladsDet store rumfang betyder færre ture mellem bunke og aflæsning. Skovlen samler op som en almindelig skovl og tømmer først, når du er fremme og har løftet armen helt op.

1.450mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Syv modeller står som kompatible: 630, 635, 640, 745, 750, 760i og 860i. For 520, 523, 528 og 530 gælder, at skovlen kan tilpasses, og producenten oplyser ikke hvordan. For 423 gælder, at skovlen passer ikke til modellen. Bemærk, at den danske side markerer 523, 528 og 530 som kompatible, mens producentens variantoversigt markerer dem kan tilpasses. Tabellen her følger variantoversigten, fordi den gælder netop A36841. Det passer også med vægten: 270 kg tomt plus 720 liter materiale er en stor last at holde langt fremme på en maskine i 500-serien.

7modeller angivet som kompatible

4modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.450 mm
Volumen: 720 l
Vægt: 270 kg
Olieflow: 10–20 l/min
Maks. olieflow: 30 l/min
Maks. tryk: 225 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36841

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk højtip med to cylindre.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 7 modeller som kompatible og 4 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Skovl Højtip XL på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Ikke kompatibel	Producenten angiver, at redskabet ikke passer til modellen.
Avant 520	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 523	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 528	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 530	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Aflæssehøjden er hele pointen

Forskellen på en højtipskovl og en almindelig skovl er, hvor drejepunktet sidder. En standardskovl vipper tæt på maskinen. Højtipskovlen har sit eget beslag, og skallen tipper om yderkanten af det. Materialet forlader derfor skovlen længere fremme og højere oppe, og du kan komme forbi kanten på en container eller siden af en vogn.

Producenten opgiver konkrete tal for kombinationen med teleskoparm: 2.710 mm på 300-serien, 3.110 mm på 500-serien, 3.150 mm på 600- og R-serien og 3.300 mm på 700-serien. Højden afhænger altså af maskinen og armen og ikke af skovlen alene. Der er ikke opgivet et tilsvarende tal for 800-serien, og uden teleskop bliver højden lavere.

720 liter og hvad tallet dækker

Den nuværende angivelse er 720 liter for 1.450 mm-udgaven. En manual fra 2019 skriver 680 liter stuvet med rist. Kilderne oplyser ikke, om det er samme målemetode, og 720 liter er derfor beholdt som det tal, producenten fører i dag. Forskellen er lille nok til, at den ikke ændrer valget, men stor nok til, at de to tal ikke bør blandes sammen.

Rumfanget gælder skallen og ikke lasten. Producenten fremhæver selv, at den større volumen egner sig godt til løse eller lette materialer. Fylder du 720 liter vådt sand i, er du et helt andet sted i maskinens løftekurve end med samme rumfang flis. Rækken findes også i 1.800 mm med 900 liter og 320 kg under varenummer A21273.

Spørgsmål og svar

Skovl Højtip XL — godt at vide.

Producenten opgiver tømmehøjder sammen med teleskoparm: 2.710 mm på 300-serien, 3.110 mm på 500-serien, 3.150 mm på 600- og R-serien og 3.300 mm på 700-serien. Tallet hører altså til kombinationen af maskine, arm og skovl. Uden teleskoparm kommer du ikke tilsvarende højt op.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A36841 med 1.450 mm, 720 l og 270 kg efter den aktuelle danske og internationale side. Manualen fra 2019 opgiver 680 l topfyldt med rist, og kilderne oplyser ikke, hvordan de to tal hænger sammen.

Måltabellen fra 2019 passer ikke med arbejdsbredden og er derfor ikke brugt. Dybde, højder, pladetykkelser og cylinderslag er udledt af fotos.

Producentens aktuelle tabel markerer 520, 523, 528 og 530 som "kan tilpasses", mens den danske side markerer de tre sidste som kompatible. Tabellen her følger producentens aktuelle status.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
