Hvad kræver skovlen af hydraulikken?

Den har en dobbeltvirkende cylinder, der skal forsynes fra maskinen. Det er en aktiv funktion, ud over den, redskabsvippen bruger. Kontrollér derfor hvor mange hydraulikfunktioner der er ledige på din maskine, og hvordan de betjenes, før du regner med redskabet i den daglige drift.

Er 350 liter samme mål som på en standardskovl?

Nej, grundlaget er et andet. 350 liter er en toppet angivelse, altså skovlen fyldt over kanten. Standardskovlens 300 liter i samme række måles ikke nødvendigvis ens. Sammenlign derfor rumfang med varsomhed på tværs af redskabstyper, og brug vægt og bredde som de mere entydige mål.

Findes højtipskovlen i en mindre udgave?

Ja. Avant lister også en 150 liters udgave med 105 cm bredde og 120 kg under varenummer A2631. Denne side dækker den større A2824 med 1.280 mm og 350 liter. Der findes desuden en XL-variant med to cylindre, som er et andet produkt og ikke modelleret her.

Hvorfor står 860i som kan tilpasses?

Producenten markerer kombinationen sådan uden at oplyse hvordan tilpasningen foregår. De øvrige elleve modeller i guiden står som kompatible. For 860i er det derfor et åbent punkt, der skal afklares for netop den maskine og dens beslag, før redskabet planlægges ind i arbejdet.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

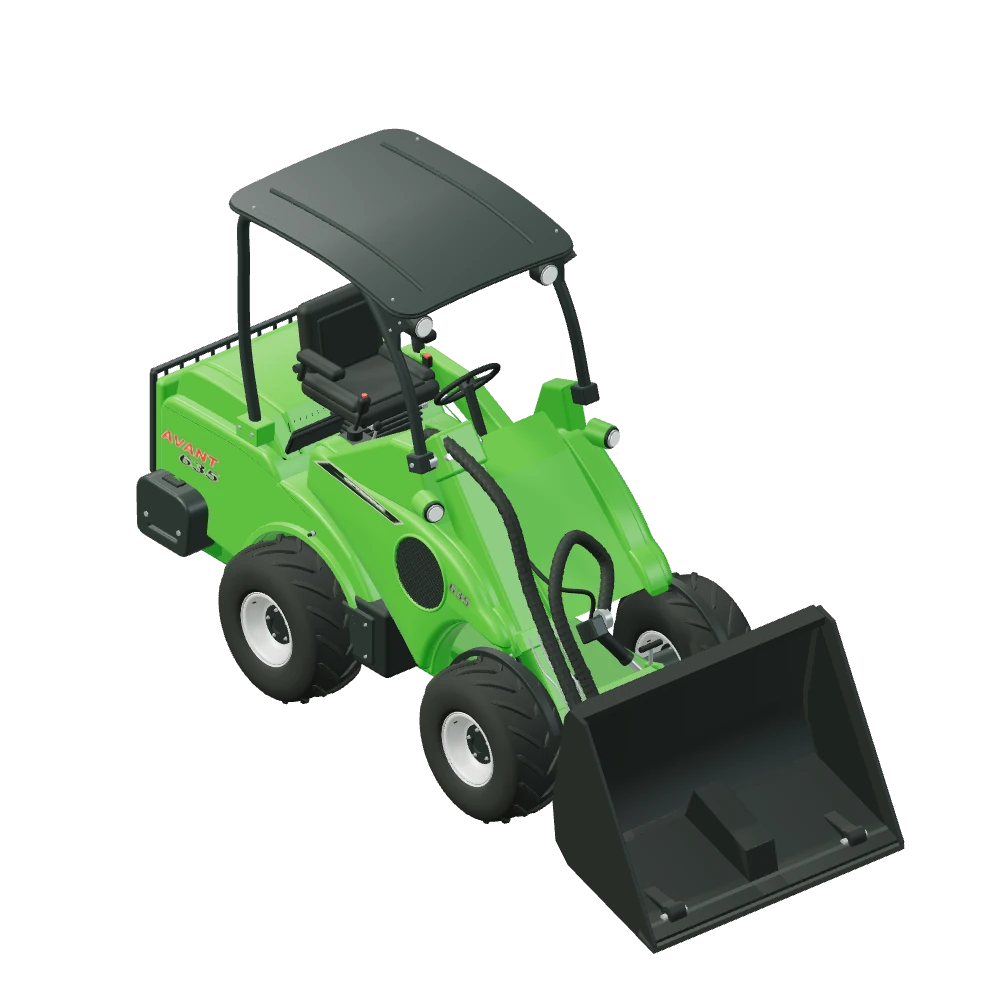

Stiliseret 3D-illustration af Skovl Højtip monteret på Avant 635.

Skovle & materialehåndtering · Højtip

Skovl Højtip til Avant

A2824

En højtipskovl vipper ikke om sin egen bagkant. Den sidder i et beslag og tipper på beslagets yderkant, og derfor kommer skæret længere frem og højere op ved tømning. A2824 er 1.280 mm bred, 773 mm dyb og 687 mm høj, rummer 350 liter toppet og vejer 160 kg. Bevægelsen kommer fra en enkelt hydraulikcylinder midt i skovlen, og den styres uafhængigt af redskabsvippen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Aflæsning i høj containerDen opgave, redskabet er bygget til. Du kører frem til containersiden og tømmer henover kanten i stedet for at skulle løfte skovlens bagkant hele vejen op over den.
Læsning på lastvognLadets sidefang er ofte for højt til en almindelig skovl. Med højtip flyttes tømmepunktet frem, så materialet lander inde på ladet og ikke på kanten.
Løse og lette materialerAvant angiver skovlen som velegnet til løse eller lette materialer. Flis, kompost, spåner og sne falder rent ud, når skallen først er vippet frem.

1.280mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Elleve modeller er markeret kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750 og 760i. 860i står som kan tilpasses, uden at producenten beskriver fremgangsmåden. Til forskel fra de passive skovle kræver denne en ledig dobbeltvirkende hydraulikfunktion på maskinen, ud over den funktion redskabsvippen bruger. Det er det praktiske spørgsmål at afklare først — ikke selve beslaget. Avant opgiver desuden forskellig maksimal tiphøjde efter serie, så hvilken maskine skovlen sidder på, ændrer, hvor højt du faktisk kan tømme.

11modeller angivet som kompatible

1modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.280 mm
Højde: 687 mm
Dybde: 773 mm
Volumen: 350 l (topfyldt)
Vægt: 160 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A2824

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk højtip med separat skovl og vippe.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible og 1 model som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Skovl Højtip på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Aflæssehøjde efter serie

Avant opgiver maksimal tiphøjde med teleskoparm for hele rækken: 3.150 mm på 500-serien, 3.150 mm på 600-serien og 3.500 mm på 700-serien. Det er den slags tal, der afgør, om redskabet løser opgaven eller ikke gør.

Har du en fast container eller et fast lad, du læsser i hver uge, så mål højden på kanten først og sammenhold den med tallet for din serie. Bemærk, at tallene forudsætter teleskoparm. Uden teleskop rækker armen kortere, og så flytter tømmepunktet sig både ned og ind mod maskinen. Det er forskellen mellem at ramme ind over kanten og at ramme kanten.

To bevægelser, én cylinder

Konstruktionen har et beslag mod maskinen og en skal, der er hængslet frem på beslagets yderkant. Skallen og beslaget kan bevæges uafhængigt: redskabsvippen styrer beslaget, og højtipcylinderen styrer skallen. Kombinationen er det, der giver rækkevidden ved tømning. Du kan altså holde skallen vandret, mens armen går op, og først vippe, når du er over kanten.

I 3D-modellen løber hydraulikslangerne bag og under skallen, og bundens midterste åbning er lukket af en hul kappe over cylinderen. Det er en stiliseret 3D-illustration: bredden, dybden, højden, rumfanget og vægten er offentliggjorte tal, mens pladetykkelser, cylinderslag og de skjulte detaljer er rekonstrueret ud fra fotos og en manualtegning fra 2019.

Spørgsmål og svar

Skovl Højtip — godt at vide.

Avant opgiver maksimal tiphøjde med teleskoparm til 3.150 mm for 500- og 600-serien og 3.500 mm for 700-serien. Tallene gælder maskinen med teleskoparm, ikke skovlen alene. Den faktiske højde på arbejdsstedet afhænger også af underlaget og af, hvor tæt du kan komme på det, du læsser i.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A2824 på 1.280 mm og 350 l med én cylinder er valgt. Den er ikke den samme som XL-udgaven A21273 med to cylindre.

Oversigtstegningen fra 2019 giver 773 mm dybde og 687 mm højde. Pladetykkelser, cylinderslag og skjulte detaljer er rekonstrueret.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
