Hvad gør sengekantskraberen?

Den sidder i siden af hovedet og trækker materiale ind fra kanten af båsen, mens rotoren arbejder. Højden kan stilles, så den passer til bagkantens højde i den enkelte stald. Producenten beskriver skraberen og glideskoene som justerbare, men opgiver ikke et indstillingsområde i millimeter.

Hvad vejer sengebåslufteren?

Det oplyser kilden ikke. Den danske produktside har hverken en vægt eller et olieflow for 4653500 / 1200, og der er ikke lånt et tal fra den bredere udgave. Arbejdsbredden på 1.200 mm er det eneste publicerede mål, og resten af geometrien er anslået ud fra fotos.

Findes den i andre bredder?

Ja. Kataloget viser to udgaver ved siden af hinanden: 1.200 mm med varenummer 4653500 / 1200 og 1.500 mm med varenummer 4653500 / 1500. Her er den smalle beskrevet. De to har samme opbygning, men bredden afgør, hvor mange gennemkørsler en båserække kræver.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

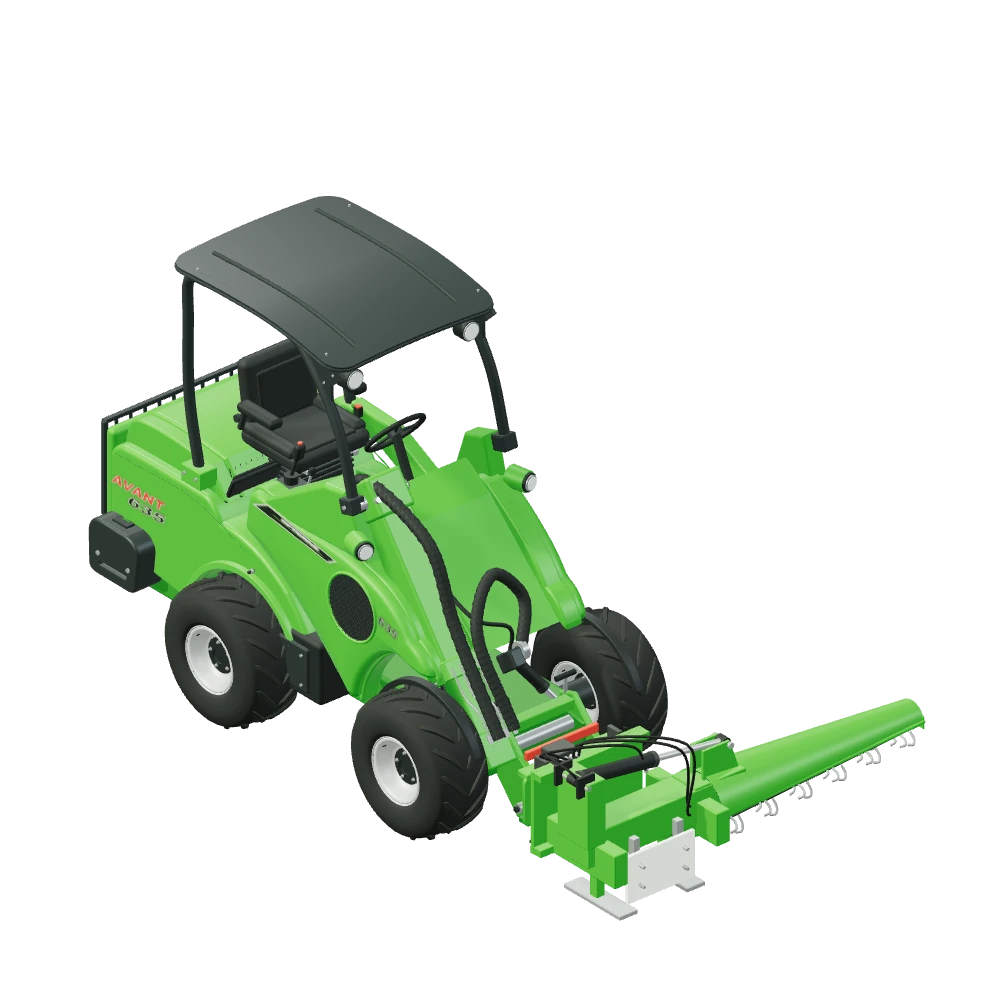

Stiliseret 3D-illustration af Sengebåslufter monteret på Avant 635.

Landbrug & hestehold · Sengebåse

Sengebåslufter til Avant

4653500 / 1200

Sengebåslufteren er et dansk produceret redskab til sengebåse i kvægstalde. Producenten beskriver, at den bearbejder båsenes fyld, så det fordeles jævnt, og at den har justerbare sengekantskrabere og glidesko. Hovedet er 1.200 mm bredt og klapper lodret op, når redskabet skal transporteres. Den danske side oplyser samtidig, at redskabet kræver to dobbeltvirkende hydraulikudtag på maskinen. Der findes også en udgave på 1.500 mm med sit eget varenummer.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Fyldet fordelt igenKøerne skubber sand og strøelse ud mod kanten i løbet af dagen. Den kegleformede rotor river laget op og lægger det tilbage, så båsen igen har fyld hele vejen ud.
Kanten holdt renDen hvide skraber ude i siden følger sengekanten og trækker materialet ind igen. Højden på skraberen stilles i hånden, så den passer til båsenes bagkant i netop den stald.
Klap op mellem rækkerneHovedet kan foldes lodret op, når du skal køre videre eller ud gennem en port. Det er en hydraulisk funktion og er den ene af redskabets to bevægelser.
Sand eller strøelseProducenten beskriver, at et 20 cm tykt lag sand eller strøelse i båse med bagkant giver et blødt og eftergivende leje. Redskabet er bygget til at holde det lag på plads.

1.200mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske tabel har ni modeller med som kompatibel: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. 520, 745 og 750 står ikke i tabellen, og kombinationen er derfor ikke bekræftet for dem. Vigtigere end modelnavnet er dog hydraulikken. Siden oplyser udtrykkeligt, at redskabet kræver to dobbeltvirkende udtag: ét til at folde hovedet og ét til at trække rotoren. En maskine med kun én dobbeltvirkende kreds foran kan altså ikke køre begge funktioner, selv om modellen står som kompatibel i tabellen.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.200 mm
Dobbeltvirkende hydraulikudtag: 2 stk.
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: 4653500 / 1200

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hovedet klappes hydraulisk op til transport, og rotoren drives hydraulisk.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Sengebåslufter på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Kegleformet rotor bag en hætte

Hovedet er bygget om en konisk rotor med korte fingre, der sidder under en tilspidset hætte. Hætten holder materialet nede, så det river i stedet for at blive kastet ud i gangen. Under hovedet sidder glidesko, der kan stilles, og som bestemmer, hvor dybt fingrene går ned i laget.

Ude i siden sidder den hvide sengekantskraber. Den er den del, der arbejder tættest på båsens kant. Rotorens nøjagtige form, antallet af fingre, hættens tykkelse, hængslernes placering, foldningen på ca. 90 grader og cylinderens slaglængde er anslået ud fra fem inspicerede fotos.

To kredse og to tomme felter

Redskabet har fire hydrauliske tilslutninger, ikke to. Den stiliserede 3D-illustration viser kun det ene sæt forbundet; det andet sæt står som parkerede koblinger. Det er gjort, fordi de fire tilslutninger ikke kan samles i ét par på maskinen, og det ville give et forkert billede at tegne dem, som om de kunne.

To felter står tomme i kilden. Producenten oplyser hverken en vægt eller et anbefalet olieflow for netop denne udgave. Ingen af delene er gættet ud fra udgaven på 1.500 mm. Det eneste offentliggjorte mål er arbejdsbredden på 1.200 mm, og den er brugt som holdepunkt for resten af geometrien.

Spørgsmål og svar

Sengebåslufter — godt at vide.

Fordi redskabet har to uafhængige funktioner. Den ene folder hovedet lodret op til transport, den anden driver rotoren. De skal kunne betjenes hver for sig, og derfor står der på den danske produktside, at maskinen skal have to dobbeltvirkende udtag. Det er et krav, ikke en anbefaling.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske sengebåslufter 4653500 i udgaven på 1.200 mm. Udgaven på 1.500 mm er et andet produkt.

Den danske side kræver udtrykkeligt to dobbeltvirkende hydraulikudtag: ét til at klappe hovedet op og ét til rotoren.

Kun arbejdsbredden på 1.200 mm er opgivet. Ydre mål, rotorens form, antallet af fingre, hængsler, foldevinklen på ca. 90 ° og cylinderslaget er skønnet ud fra fotos.

Der er hverken opgivet vægt eller olieflow. Den danske tabel nævner ikke 520, 745 og 750.
