Hvor bred er den i arbejde?

Det afhænger af vinklen. Den danske tabel opgiver 1.850 mm ved 0 grader, 1.350 mm ved 45 grader og 1.050 mm ved 55 grader, mens selve bladet er 1.750 mm bredt. Tallene står i kilden som fire selvstændige rækker og er ikke regnet om til hinanden her.

Hvilket skær skal jeg vælge?

Producenten nævner tre muligheder: teflon, gummi og stål. Den udgave, der beskrives her, har standardskæret på 20 mm PTFE. Kilden angiver ikke, hvilket materiale der passer til hvilket gulv, og der er derfor ikke lavet en anbefaling. Det er den eneste del, der er tænkt til at blive skiftet.

Hvad dækker frilægning på op til 400 mm?

Den danske side skriver, at redskabet kan drejes hele 55 grader til begge sider og stadig have en frilægning på op til 400 mm. Tallet står som en selvstændig række i specifikationstabellen. Producenten uddyber ikke, hvordan det er målt, og der er derfor ikke lagt en fortolkning oven i.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

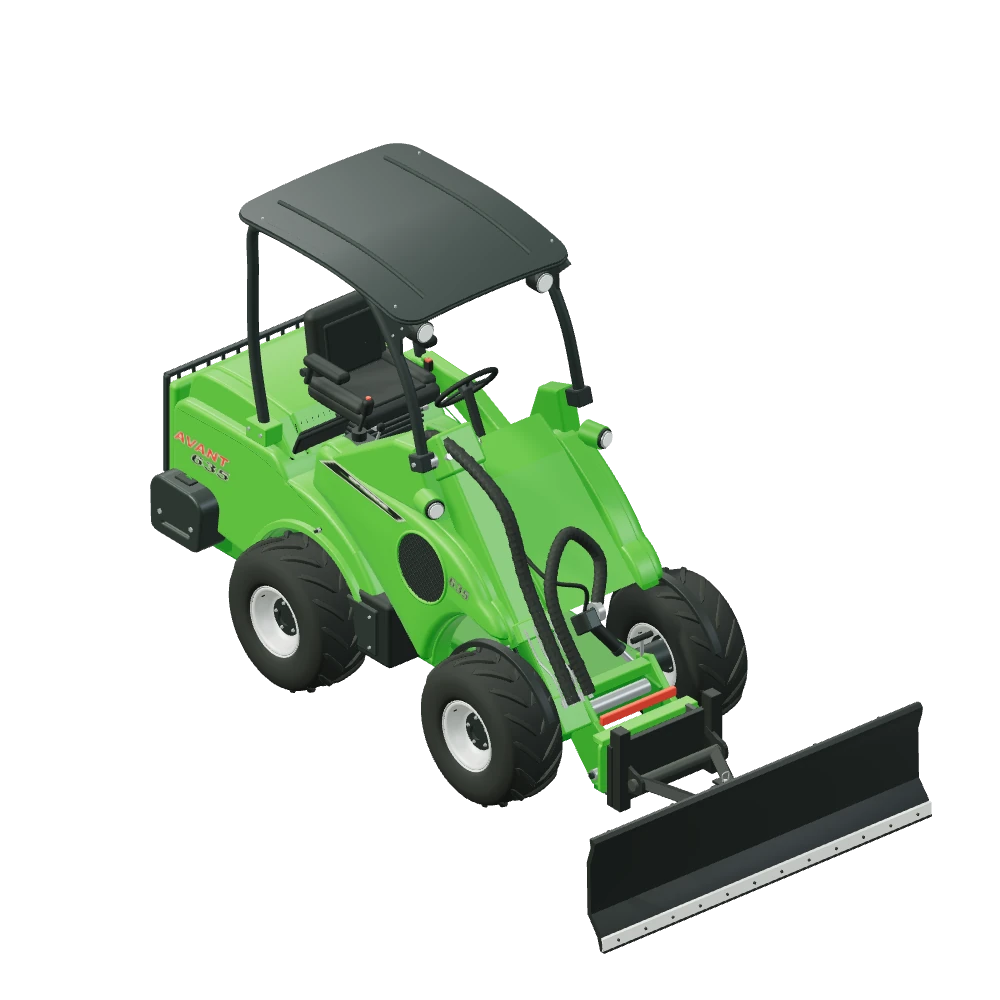

Stiliseret 3D-illustration af Foderindskubber DK monteret på Avant 635.

Landbrug & hestehold · Fodergangen

Foderindskubber til Avant

5600

Foderindskubberen er et dansk produceret blad, der skubber foder tilbage til ædepladsen i stalden. Bladet er 1.750 mm bredt og 500 mm højt, og hele redskabet vejer 125 kg. Der er ingen hydraulik: vinklen sættes i hånden op til 55 grader til begge sider, og et indbygget flydeophæng lader skæret følge gulvet. Producenten oplyser, at skæret kan leveres i teflon, gummi eller stål. Redskabet er tænkt til stalde med fodergang.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Foder tilbage til ædepladsenDet foder, dyrene har skubbet uden for rækkevidde, samles langs fodergangen og lægges ind igen. Bladets højde på 500 mm holder på materialet hele vejen gennem skubbet.
Skråt gennem en smal gangVed 55 grader opgiver den danske tabel en arbejdsstilling på 1.050 mm mod 1.850 mm, når bladet står lige. Den forskel afgør, hvilke gange redskabet kan arbejde i.
Kanten holdes friProducenten oplyser en frilægning på op til 400 mm, også når bladet er drejet helt ud til 55 grader. Kanten kan dermed holdes fri, uden at maskinen selv skal hele vejen ind.
Ujævne staldgulveFlydeophænget lader bladet følge gulvet i stedet for at blive holdt stift af armen. Det 20 mm tykke slidskær er den eneste del, der har kontakt med betonen.

1.750mm bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske tabel markerer 423, 523, 528, 530, 630, 635, 640, 760i og 860i som kompatibel. 520, 745 og 750 står ikke i tabellen, og kombinationen er derfor ikke bekræftet for disse modeller. Redskabet er passivt, så der er hverken krav til olieflow eller behov for ekstra kredse. Med 125 kg og en længde på 750 mm fra pladen ligger tyngden tæt på maskinen sammenlignet med de fleste greb. Det, der i praksis afgør valget, er snarere bredden: 1.750 mm skal kunne komme ind i den fodergang, redskabet skal arbejde i.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Bredde: 1.750 mm
Længde: 750 mm
Bladhøjde: 500 mm
Slidkantens tykkelse: 20 mm
Vægt: 125 kg
Bladvinkel: ±55 °
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Avant redskabsplade (front)
Produktnummer: 5600

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Bladvinklen sættes manuelt, og bladet flyder mod gulvet.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Foderindskubber DK på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Vinklen ændrer arbejdsbredden

Den danske specifikationstabel skelner mellem bladets fysiske bredde og de arbejdsstillinger, redskabet kan sættes i. Bredden er 1.750 mm. Arbejdsstillingen opgives til 1.850 mm ved 0 grader, 1.350 mm ved 45 grader og 1.050 mm ved 55 grader. De fire tal står i samme tabel og er gengivet her, som de er opgivet.

Selve drejningen er mekanisk. Låsen sidder bag bladet og griber både et fast segment og en bevægelig tunge. At der skulle være fem faste positioner, er anslået ud fra produktfotos og ikke et tal fra producenten. Det samme gælder de bagerste afstivninger og lejerne i drejeleddet.

Skæret og det, der ikke er målt

Standardskæret er 20 mm tykt og af PTFE — det materiale, den danske side kalder teflon. Samme side oplyser, at skæret også fås i gummi eller stål, alt efter ønske og behov. Skæret er en sliddel og den eneste del af redskabet, der rører gulvet under arbejdet.

Flydeophænget er indbygget og kræver ingen betjening. I den stiliserede 3D-illustration er bevægelsen vist som ca. 5 grader til hver side. Det tal illustrerer princippet og står ikke i nogen kilde. Profilernes pressede form, boltstørrelser og de skjulte dele af drejemekanismen er på samme måde rekonstrueret ud fra fotos.

Spørgsmål og svar

Foderindskubber DK — godt at vide.

Nej. Redskabet er passivt. Vinklen sættes i hånden, og flydeophænget virker af sig selv. Der er hverken motor, cylinder eller slanger, som skal kobles til maskinens ekstra kredse. Derfor er der heller ikke opgivet et olieflow, og der er ingen nedre grænse for, hvad maskinens hydraulik skal kunne levere.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den aktuelle sorte danske udgave 5600 med slidkant i PTFE på 20 mm. Det ældre grønne arbejdsbillede er kun brugt til den generelle opbygning.

Den danske tabel opgiver 1.750 mm som nominel bredde og samtidig arbejdsbredder på 1.850, 1.350 og 1.050 mm ved 0, 45 og 55 °. Tallene står hver for sig; 3D-modellen bruger den fysiske bladbredde på 1.750 mm.

Bladet på 500 mm og dybden på ca. 750 mm er målepunkter. Profiler, bagstivere, den skjulte låsesektor med fem stillinger og flydestillingen på ±5 ° er skønnet ud fra fotos.

Avants danske tabel nævner ikke 520, 745 og 750.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
