Hvordan vælges udkastsiden?

Ved at vende sneglens omløbsretning. Kører den den ene vej, føres foderet mod venstre luge, kører den den anden vej, mod højre. Selve lugerne åbnes hydraulisk i denne udgave, og at kunne vælge dem hver for sig kræver elektrisk redskabsstyring på maskinen.

Vejer den 250 eller 260 kg?

Kilderne skriver hver sit. Producentens manual fra 2020 opgiver 260 kg for udgaven med hydrauliske luger, mens den danske katalogtabel skriver 250 kg for begge udgaver. Begge tal er bevaret her. Forskellen på ti kilo er lille i forhold til, hvad 500 liter foder vejer oven i.

Hvor meget olie kræver kassen?

Producenten anbefaler 30–40 l/min og angiver 60 l/min som det maksimale, redskabet må tilføres. Trykgrænsen er 200 bar. Det er et højere behov end for de fleste passive redskaber, fordi sneglen skal trække et fuldt læs foder, ikke bare åbne en cylinder.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

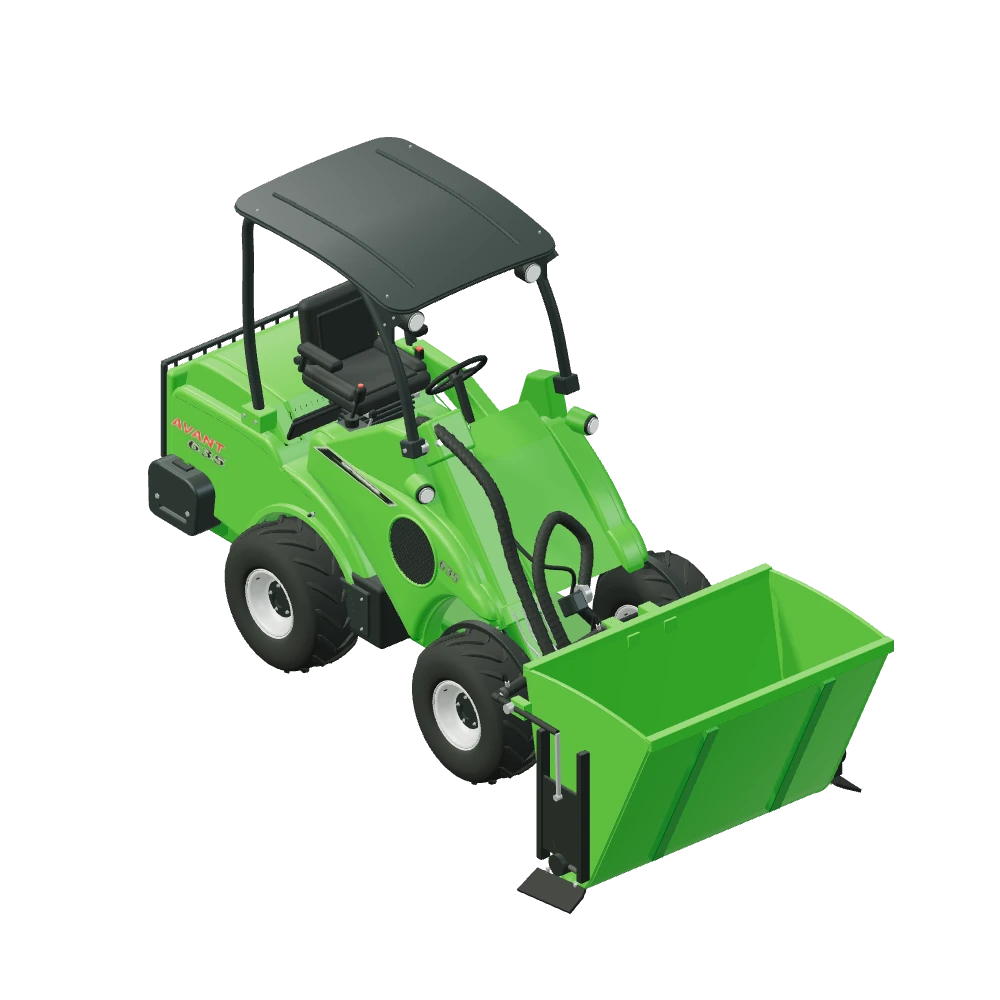

Stiliseret 3D-illustration af Foderkasse med snegl XL monteret på Avant 635.

Landbrug & hestehold · Foderfordeling

Foderkasse med snegl XL til Avant

A439905

Foderkassen med snegl XL er en V-formet kasse med en kraftig snegl i bunden. Producenten beskriver den som beregnet til de større Avant-maskiner og som redskabet til at fordele foder i pilleform. Volumen er 500 liter, kassen er 1.300 mm bred, og med lugerne ude er den samlede bredde 1.650 mm. Sneglen er 210 mm i diameter og kan køre begge veje, så foderet kastes ud til højre eller venstre.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Én kørsel langs fodergangenSneglen doserer jævnt, mens maskinen kører. Med 500 liter i kassen rækker en fyldning et godt stykke, og du behøver ikke standse for at fordele materialet inde i kassen.
Læsning uden læssemaskineKassen kan vippes helt ned, så den selv kan skrabe foder op fra gulvet eller fra en stak. Det er den samme bevægelse, du bruger med en almindelig skovl.
Skift side undervejsUdkastsiden bestemmes af sneglens omløbsretning. Kører du en fodergang ud og tilbage igen, kan den samme kasse fordele til begge sider uden at redskabet skal vendes.
Sider, der kan stillesProducenten beskriver justerbare sider med tætning, som holder materialet inde, når det ikke skal ud. Det er især mærkbart med fint foder, der ellers siver ud gennem sprækkerne.

1.650mm samlet bredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens manual fra 2020 markerer 423 som kan tilpasses (producenten oplyser ikke hvordan) og de elleve øvrige modeller som kompatibel: 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Den danske side er mildere ved 423, men manualen er den mere præcise kilde. Det passer med producentens egen beskrivelse af redskabet som beregnet til de større maskiner. Tomvægten er 260 kg, og hertil kommer indholdet: 500 liter foder vejer langt mere, end de fleste regner med. Anbefalet olieflow er 30–40 l/min.

11modeller angivet som kompatible

1modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Skovlbredde: 1.300 mm
Samlet bredde: 1.650 mm
Længde: 940 mm
Højde: 960 mm
Sneglediameter: 210 mm
Volumen: 500 l
Vægt: 260 kg
Redskabets maks. last: 800 kg
Olieflow: 30–40 l/min
Maks. olieflow: 60 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A439905

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Sneglen kan køre begge veje, og de to sidelemme åbnes hydraulisk.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 11 modeller som kompatible og 1 model som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Foderkasse med snegl XL på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

V-form, snegl og to luger

Kassen har skrå sider, der leder materialet ned mod sneglen i bunden. Sneglen på 210 mm fører foderet ud mod den ene ende, hvor en luge åbner, og materialet falder ud. Der er en luge i hver side. Kassen er 960 mm høj og 940 mm dyb, og den samlede bredde med lugerne ude er 1.650 mm.

I den udgave, der er beskrevet her, åbnes lugerne hydraulisk. Der findes en udgave med manuelle luger under varenummer A435290. Lugernes skjulte vippearme, lejer og den præcise slangeføring er rekonstrueret, hvor de ikke er synlige på billederne. Cylindrenes fastgørelse er anslået, så bevægelsen løber jævnt gennem hele slaglængden.

To vægte og en ekstra styring

Manualen fra 2020 opgiver 260 kg for den hydrauliske udgave, mens den danske katalogtabel skriver 250 kg for både den manuelle og den hydrauliske. Forskellen er noteret som en uenighed mellem kilderne og ikke rettet til ét tal. Producenten opgiver desuden 800 kg som redskabets maksimale last; maskinens egen løfteevne er en selvstændig grænse.

De to sideluger skal kunne vælges hver for sig, og det kræver elektrisk redskabsstyring. Producenten nævner en kontaktpakke, Opticontrol eller et ledningsbundt fra fabrikken. Selve sneglen kører derimod på den almindelige fronthydraulik, og det er dens omdrejningsretning, der afgør, til hvilken side foderet kastes ud.

Spørgsmål og svar

Foderkasse med snegl XL — godt at vide.

Den danske side kalder den det ideelle redskab til distribution af al slags foder i pilleform. Sneglen på 210 mm er dimensioneret til at flytte materiale, der løber frit. Kilden nævner ikke ensilage eller langt materiale for netop dette varenummer, og der er derfor ikke sagt noget om det her.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A439905 med hydrauliske sidelemme. Udgaven A435290 med manuelle lemme er et andet produkt.

Manualen fra 2020 opgiver 260 kg for den hydrauliske udgave, mens den danske familietabel opgiver 250 kg.

Manualen fra 2020 markerer 423 som "kan tilpasses", hvor den danske side markerer 423 som kompatibel. Tabellen her holder den strammeste status.

Sneglens diameter på 210 mm, de 500 l, kassen på 1.300 mm, 1.650 mm med lemme og 960 mm højde er opgivet. Lemmenes mekanik, lejer og slangeføring er rekonstrueret.

Sneglens omdrejningsretning bestemmer, hvilken side der tømmes. Skal lemmene vælges elektrisk, kræver det redskabsvalg eller Opticontrol.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
