Er arbejdsbredden 1.500 eller 1.530 mm?

Begge tal står i kilderne. Producentens aktuelle globale side skriver 1.530 mm, og den danske katalogside skriver 1.500 mm. De er ikke slået sammen til ét tal her. Tegningens samlede bredde på 1.663 mm er noget andet igen: den måler rammen, ikke det stykke, tænderne bearbejder.

Hvordan stilles arbejdsdybden?

Ved at flytte den bagerste valse op eller ned med spindlen. Jo lavere valsen står i forhold til tænderne, jo mindre griber de. Producenten opgiver 0–100 mm som spændet. Der er ingen hydraulik i basisudgaven, så indstillingen sker i hånden og bliver stående, indtil du ændrer den igen.

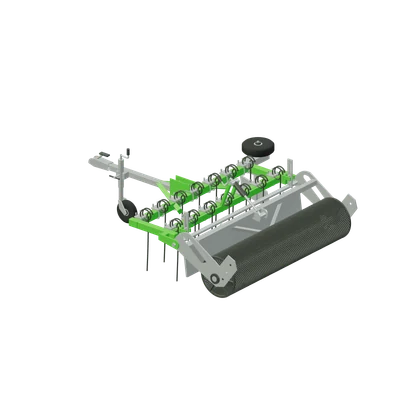

Hvad skiller HD fra Ridebaneplaner 150?

HD har femten flade S-fjedertænder og går ned til 100 mm. Ridebaneplaner 150 har fjorten trådtænder, et jævneblad, en sidestryger og en finere valse og er tænkt som den enklere afretning af overfladen. HD vejer 185 kg mod 165–166 kg, og de to har hver sit varenummer.

FORBEREDER 3D

Henter 3D-modellen …

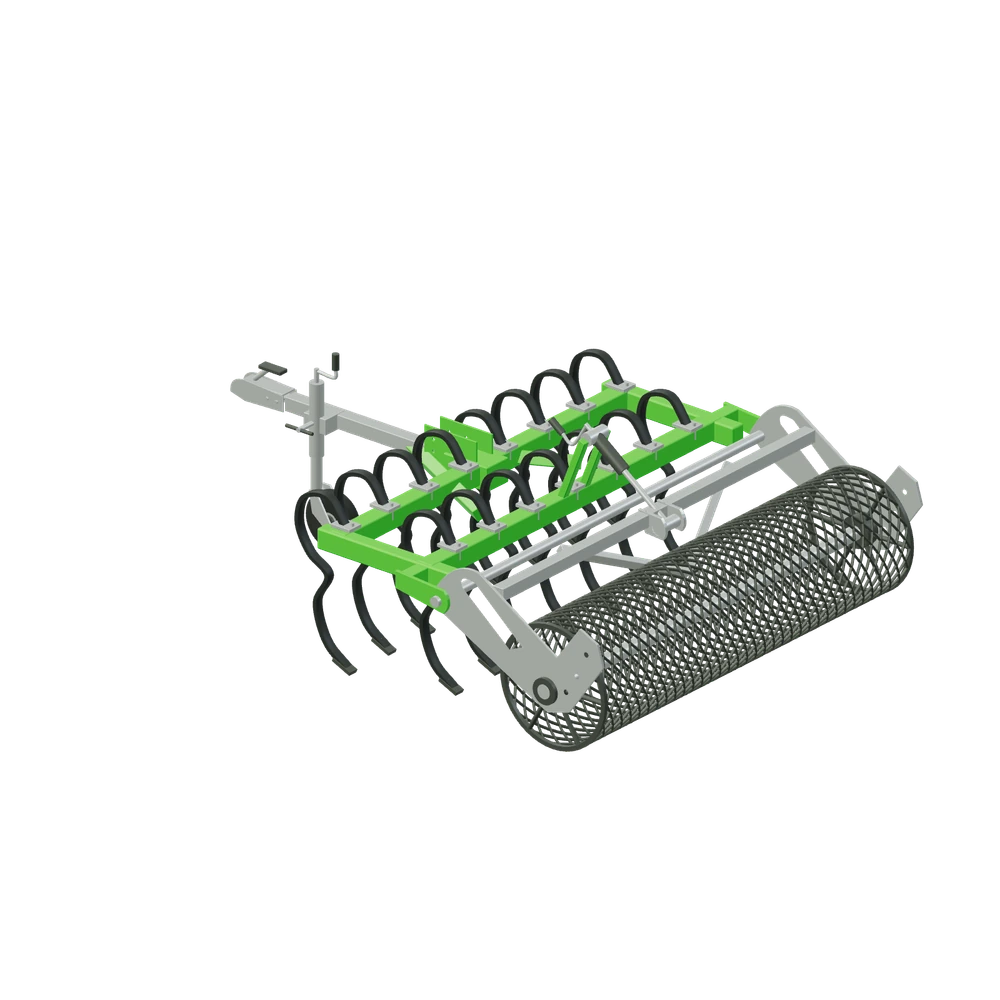

Stiliseret 3D-illustration af Ridebaneplaner HD.

Landbrug & hestehold · Bugseret ridebaneplaner

Ridebaneplaner HD til Avant

A442314

Ridebaneplaner HD er en bugseret harve, der kobles på en 50 mm trækkugle bag maskinen — ikke på redskabspladen foran. Femten flade S-fjedertænder i to rækker løsner overfladen, og en åben ringvalse bagpå jævner og pakker igen. Arbejdsdybden er 0–100 mm og sættes ved at flytte valsen op eller ned. Redskabet vejer 185 kg. Producenten beskriver den som dybere arbejdende end en almindelig ridebaneplaner og beregnet til baner med grus- eller sandbund uden gummiindblanding.

Kræver en trækkugle på 50 mm bag på maskinen. Den bagmontering findes ikke på de viste maskiner.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Bunden op igenDe flade S-tænder går ned til 100 mm og river en fastkørt bund løs. Det er dybere end en ren finish-planering, og det er netop den forskel, producenten fremhæver ved HD-udgaven.
Grus- og sandbanerProducenten peger på baner med grus- eller sandbund uden gummiindblanding. På baner med fibre og gummi er der andre hensyn, og dem tager kilden ikke stilling til.
Ridefolde og løbegårdeDen samme kombination af tænder og valse kan bruges på en fold eller en løbegård, hvor overfladen er kørt hård. Trækket sker i kuglen, så maskinen kan køre lange, lige baner.
Spidser, der kan skiftesTænderne har udskiftelige spidser. Det er den del, der slides på grus, og den kan fornyes uden at hele tandsættet skal af rammen.

1.530mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens aktuelle tabel markerer alle tolv modeller som kompatibel: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Den danske side har kun ni af dem med, men den globale side er nyere og mere komplet, og det er den, tabellen her bygger på. Til gengæld siger tabellen intet om det, der reelt afgør sagen: maskinen skal have en trækkugle på 50 mm bagpå, og gaffelkoblingen skal kunne sidde på den. Der er ingen hydraulik og intet olieforbrug, så maskinens kredse er uden betydning. De 185 kg hviler på jorden, ikke på armen.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.530 mm
Maks. arbejdsdybde: 100 mm
Vægt: 185 kg
Antal spyd: 15
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Trækkugle 50 mm bag på maskinen
Produktnummer: A442314

Tilkobling

Kræver en trækkugle på 50 mm bag på maskinen. Den bagmontering findes ikke på de viste maskiner.

Bevægelse i 3D

Tromlen ruller frit; arbejdsdybden sættes med en mekanisk skrue.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Ridebaneplaner HD på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Tænder, valse og en spindel imellem

Rammen bærer femten flade fjedertænder fordelt på to rækker. Bagpå sidder en åben ringvalse, der løber på en gennemgående tværaksel. Mellem valsens faste øverste leje og den bevægelige nederste vogn sidder en mekanisk spindel, som bliver siddende, uanset hvordan dybden stilles. Det er den, der bestemmer, hvor dybt tænderne griber.

Producentens tegning fra 2021 giver en længde på 2.149 mm, en samlet bredde på 1.663 mm og et tandspænd på 1.407 mm. Valsens diameter på 430 mm, godstykkelser, bærearme og den viste vandring på ca. 7 grader i dybdevognen er anslået ud fra tegningen og fotos. Støttebenet foran stilles i hånden.

Derfor står planeren alene i 3D

Basisudgaven har en gaffelkobling til en 50 mm trækkugle. Den skal sidde bag på maskinen, og der findes ikke en gennemprøvet trækopstilling i det materiale, 3D-illustrationen er bygget på. Derfor vises redskabet uden maskine, mens de fleste andre redskaber i guiden er vist monteret på redskabspladen.

Kataloget har også et frontløftesæt, transporthjul, et sidehjul og en sidestryger som tilvalg. Ingen af delene indgår i den basisudgave, der er beskrevet her, og de er heller ikke tegnet med. Flere af producentens arbejdsbilleder viser transporthjulene monteret, og de billeder skal derfor læses med det forbehold.

Spørgsmål og svar

Ridebaneplaner HD — godt at vide.

Fordi den ikke sidder på redskabspladen. Basisudgaven trækkes i en 50 mm kugle bag maskinen, og der findes ingen efterprøvet trækopstilling i grundlaget bag illustrationen. Redskabet er derfor vist for sig selv. Det ændrer ikke ved, at det er beregnet til at blive trukket af en minilæsser.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Grundudgaven A442314 med 15 flade fjedertænder, åben tromle og manuelt støtteben. Transporthjul, sidehjul, sideskraber og frontophæng er ekstraudstyr og er ikke med.

Producentens aktuelle side opgiver 1.530 mm arbejdsbredde, mens den danske side opgiver 1.500 mm. Producentens tegning A449586 fra 2021 opgiver 2.149 mm længde og 1.663 mm samlet bredde.

Tromlens diameter på 430 mm, lejearme, beslag og vandringen på ±7 ° er skønnet ud fra tegning og fotos.

Planeren trækkes i en trækkugle på 50 mm og har ingen hydraulik. Den bagmontering findes ikke på de viste maskiner, så planeren vises altid alene.

Den er ikke den samme som den ældre danske ridebaneplaner KA-01-RBH1500.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
