Vejer den 165 eller 166 kg?

Producentens globale side skriver 165 kg, den danske katalogtabel 166 kg. Forskellen er på ét kilo og skyldes formentlig afrunding i en af kilderne. Begge tal er bevaret som de står, fordi der ikke er grundlag for at vælge det ene frem for det andet.

Kan jeg få transporthjul til den?

Producenten nævner et hydraulisk transporthjul som tilvalg. Det monteres på planeren og hæves og sænkes fra maskinen, og det kræver et dobbeltvirkende udtag bagpå. Der findes også et par manuelle støttehjul som selvstændige varenumre. Ingen af delene indgår i basisudgaven her.

Kan planeren sættes på redskabspladen foran?

Ikke i den udgave, der beskrives her. Basisudgaven har en trækmuffe til en 50 mm kugle og køres bagefter maskinen. Kataloget har et fronthurtigskifte-sæt som separat varenummer, men det er ikke en del af grundudgaven, og derfor vises redskabet uden maskine i 3D.

FORBEREDER 3D

Henter 3D-modellen …

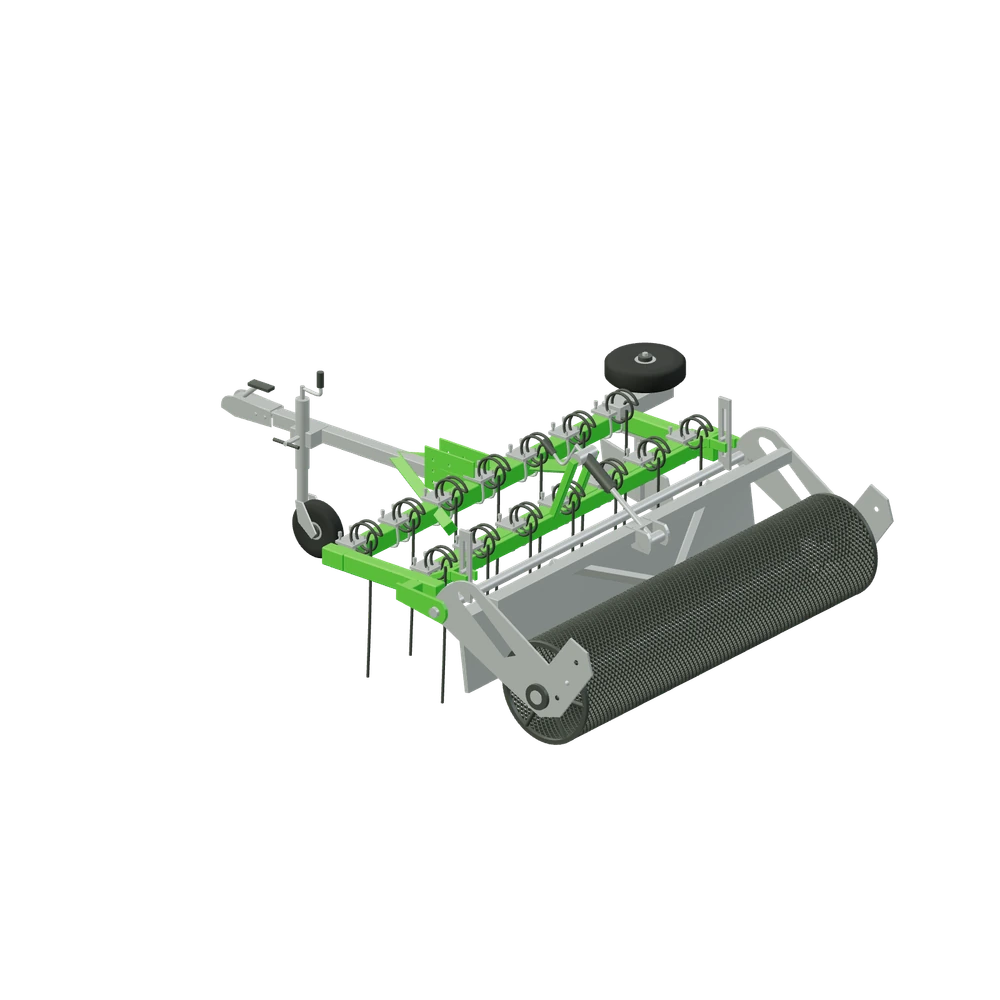

Stiliseret 3D-illustration af Ridebaneplaner 150.

Landbrug & hestehold · Afretning af ridebanen

Ridebaneplaner 150 til Avant

A21646

Ridebaneplaner 150 er den enkle af de to ridebaneplanere i kataloget. Fjorten lige trådtænder i to rækker løsner overfladen, et justerbart blad i fuld bredde trækker materialet på plads, og en fin åben valse lukker banen igen. Arbejdsbredden er 1.530 mm. Vægten opgives til 165 kg globalt og 166 kg i den danske tabel. Et vandret vægstøttehjul og en sidestryger er standard. Producenten beskriver konstruktionen som enklere end den kraftige udgaves.

Kræver en trækkugle på 50 mm bag på maskinen. Den bagmontering findes ikke på de viste maskiner.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Tre trin i én køreturTænderne bryder toplaget, bladet fordeler det, og valsen lukker fladen igen. Rækkefølgen er fast, så én tur rundt om banen giver en færdig overflade i stedet for tre arbejdsgange.
Helt ind til bandenSidestrygeren trækker materialet væk fra kanten og tilbage mod midten. Det vandrette hjul holder samtidig rammen fri af bandet, så træværket ikke tager imod, når du kører helt ude.
Dagligt vedligeholdEfter en dag med mange heste er underlaget dybest i sporet langs hovslaget. Den lette konstruktion gør turen hurtig nok til, at den kan blive en fast rutine efter sidste hold.
Longeringscirkler og småfoldeEn bredde på 1.530 mm er smal nok til at komme rundt i en longeringscirkel uden at efterlade uafrettede felter i midten. Valsen holder cirklen jævn, når den samme rute køres igen og igen.

1.530mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens aktuelle tabel markerer samtlige tolv modeller som kompatibel: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Den danske katalogside nævner kun ni af dem, men den globale side er den nyeste og mest fuldstændige kilde. Forudsætningen er en 50 mm trækkugle bag på maskinen, for basisudgaven har en trækmuffe og ingen fronttilkobling. Redskabet bruger ingen olie i sin grundudgave. Vælges det hydrauliske transporthjul til, skal maskinen til gengæld have et dobbeltvirkende udtag bagpå — det er den eneste hydrauliske forudsætning, kilden nævner.

Se tabellen for alle 12 modeller

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.530 mm
Vægt: 165 kg
Antal spyd: 14
Hydraulik: Ingen hydraulik på redskabet
Tilkobling: Trækkugle 50 mm bag på maskinen
Produktnummer: A21646

Tilkobling

Kræver en trækkugle på 50 mm bag på maskinen. Den bagmontering findes ikke på de viste maskiner.

Bevægelse i 3D

Tromlen ruller frit; planken og arbejdsdybden sættes mekanisk.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Redskabet monteres ikke på redskabspladen. Tabellen viser alligevel, hvilke modeller producenten nævner sammen med redskabet.

Producentens angivelse for Ridebaneplaner 150 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Trådtænder, blad i slidser og en fin valse

Tænderne er lige og viklet af fjedertråd, og de sidder i to rækker på tværs af rammen. Bagved dem hænger jævnebladet i slidsede styr, så det kan sættes i højden uafhængigt af tænderne. Bagest løber en åben valse med tætsiddende ringe, der lukker overfladen uden at pakke den hårdt.

Valsens højde stilles med en gennemgående mekanisk skrue, der bliver siddende mellem det faste og det bevægelige leje. Diameteren på 366 mm, rammens længder, trådens viklingsafstand og bladets slidser er anslået ud fra producentens tegninger og fotos. De offentliggjorte tal er arbejdsbredden og vægten.

Standard, tilvalg og en tegning med begge dele

Basisudgaven omfatter ét vandret vægstøttehjul og én sidestryger. Som tilvalg findes støttehjul A36593 og A37547, vægtklodser, vandingsudstyr, den buede tand A469758 og et fronthurtigskifte-sæt A449060. Ingen af delene er en del af den udgave, der beskrives her, og de er heller ikke tegnet med i illustrationen.

Det er værd at vide, når du ser producentens egne billeder og tegninger. Oversigtstegningen fra 2024 er målsat 1.797 × 2.219 mm, men den viser transporthjulene monteret. De mål beskriver derfor ikke basisudgavens egen størrelse, og de er ikke gengivet som sådan i specifikationerne her.

Spørgsmål og svar

Ridebaneplaner 150 — godt at vide.

Den sidder ude i siden og skraber materiale væk fra kanten, så volden langs bandet ikke vokser. Sammen med det vandrette hjul gør den det muligt at køre helt ude ved træværket. Begge dele er standard på basisudgaven og skal altså ikke vælges til.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Grundudgaven A21646 med 14 spiralviklede tænder i to rækker, justerbar planke, fin tromle, ét vægbeskyttelseshjul og én sideskraber.

Støttehjulene A36593 og A37547, ballast, vandingssæt, den buede tand A469758 og frontsættet A449060 er ekstraudstyr og er ikke med. Flere arbejdsbilleder viser transporthjul, som ikke er blandet ind i modellen.

Arbejdsbredden er 1.530 mm. Producenten opgiver 165 kg, mens den danske tabel opgiver 166 kg. Tegningen A431450 fra 2024 viser 1.797 × 2.219 mm med transporthjul monteret.

Tromlens diameter på 366 mm, rammens længder og styreslidserne er skønnet ud fra fotos og manualtegninger.

Planeren trækkes i en trækkugle på 50 mm. Den bagmontering findes ikke på de viste maskiner, så planeren vises altid alene.
