Hvor meget olie kræver den?

Det er ikke publiceret for den danske udgave 4619300. Hverken anbefalet flow, maksimalt flow, tryk eller antal udtag fremgår af produktsiden. Da både valsen og vinklingen er hydrauliske, er det den første oplysning at få på plads, før du vælger maskine.

Hvor meget kan valsen vinkles?

Kilden oplyser, at vinklingen er hydraulisk, men ikke hvor mange grader den dækker. 3D-illustrationen viser op til 20 grader til hver side, men det tal er valgt for at vise funktionen og ikke hentet fra producenten. Få grænsen bekræftet, hvis den har betydning for arbejdet.

Findes redskabet i andre bredder?

Den danske katalogrække har tre bredder: 120 cm med varenummeret A463119, 150 cm med 4619300 og 180 cm med 4619400. Guiden beskriver udelukkende 150-udgaven. Tal for vægt, højde og bredde gælder kun den, og de tre udgaver har hver deres specifikationer i tabellen.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

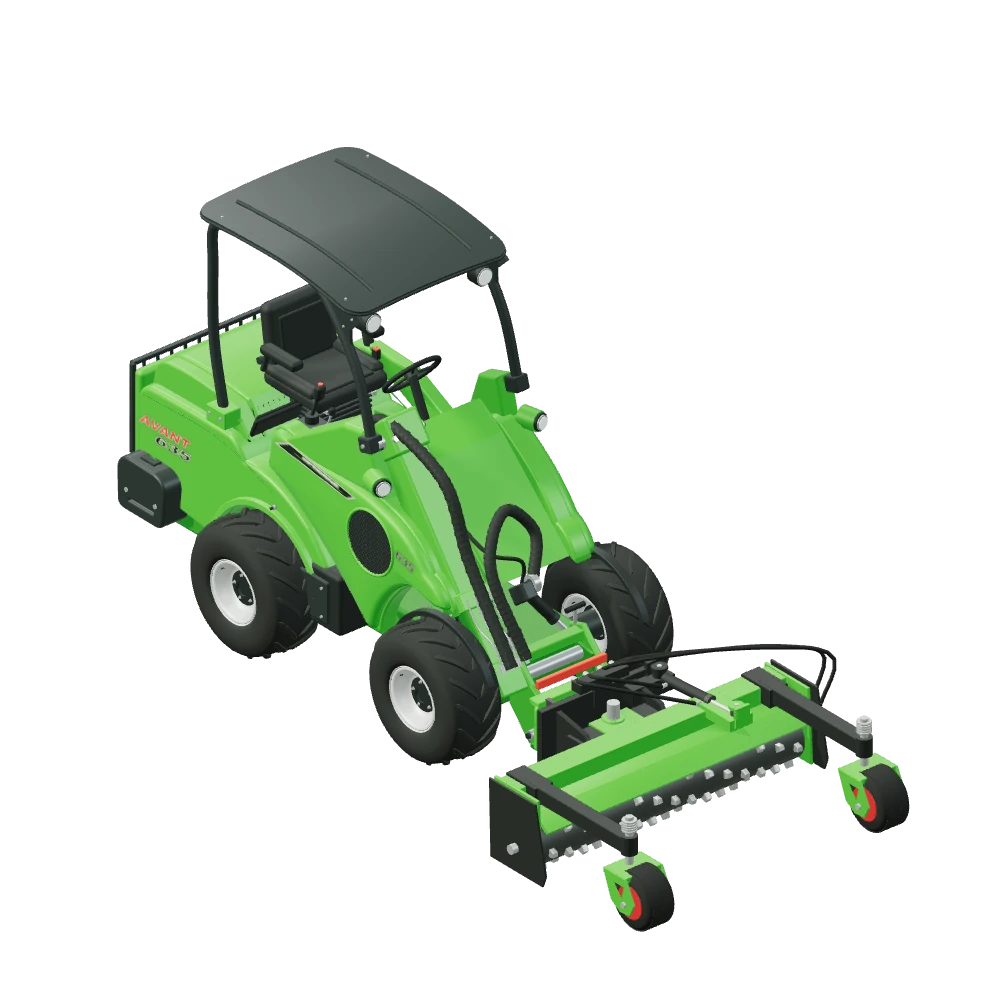

Stiliseret 3D-illustration af Power Rake monteret på Avant 635.

Udearealer & rengøring · Redskabsguide

Power Rake til Avant

4619300

Power Rake 150 er en dansk bygget valse med tænder, der drives hydraulisk. Den river de øverste centimeter løs og trækker sten, rødder og gammelt plantemateriale op til overfladen, hvor det kan samles. Arbejdsbredden er 1.500 mm, højden 520 mm, og redskabet vejer 145 kg. Valsen kan vinkles hydraulisk, så materialet lægges ud til den ene side i stedet for at blive foran redskabet.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Klargøring før såningEn drevet tandvalse løsner overfladen uden at vende hele laget som en fræser. Det gør fladen klar til frø og efterlader samtidig sten og rodrester synlige, så de kan samles op.
Genopretning af en slidt plæneGammelt, sammenfiltret plantemateriale i bunden af en plæne holder på vand og lukker af for luft. Tænderne river det op, så det kan fjernes, og græsset får plads til at sætte nye skud.
Grusflader, der er kørt hårdePå en fast kørt grusplads bryder valsen skorpen op igen. Med vinklingen kan materialet trækkes ud til den side, hvor det skal ligge, i stedet for at samle sig i en vold midtfor.

1.500mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske produktside har en navngiven række for 4619300. Avant 423, 523, 528, 530, 630, 635, 640, 760i og 860i er markeret som kompatible. Avant 520, 745 og 750 står ikke i rækken og er derfor ikke bekræftet for denne model. Redskabet drives hydraulisk, men hverken anbefalet olieflow, maksimalt tryk eller antallet af nødvendige udtag er publiceret for den danske udgave. Vinklingen er hydraulisk ifølge kilden, men hvordan kredsløbet er sat op, fremgår ikke. Begge dele er værd at få bekræftet, før du binder redskabet til en maskine.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.500 mm
Højde: 520 mm
Vægt: 145 kg
Vinkling: Hydraulisk
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: 4619300

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Valsen roterer hydraulisk, og rammen vinkles hydraulisk.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Power Rake på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Tandvalsen river og lægger til side

Valsen er den bærende del af redskabet. Den er beklædt med tænder og drives rundt af en hydraulisk motor, mens to støttehjul holder arbejdsdybden. Fordi valsen selv roterer, river den materialet op frem for blot at skrabe hen over det, og den bliver ikke stående, når den møder noget fast.

Vinklingen er den anden halvdel af ideen. Står valsen skævt i forhold til køreretningen, glider det opsamlede materiale ud til den ene side, mens du kører fremad. Dermed efterlades en ren bane, og materialet ligger samlet, klar til at blive taget op.

Meget er ikke publiceret

Det er en dansk regional vare, og kilderne er tynde. Der er ingen oplyst værdi for olieflow, tryk eller antal udtag, og der er heller ingen angivelse af, hvor mange grader valsen kan vinkles. Kildens billede har ingen læsbar breddeangivelse, og de 150 cm kommer fra katalogrækken.

Rekonstruktionen bag 3D-illustrationen viser en vinkling på op til 20 grader til hver side. Det er valgt for at kunne vise funktionen og er ikke et tal fra producenten. Cylinderen og dens geometri er ligeledes anslået, og slangerne til vinklingen står parkeret i illustrationen, fordi kilderne ikke beskriver, hvordan kredsløbet kobles.

Spørgsmål og svar

Power Rake — godt at vide.

Til at løsne og rense de øverste centimeter af en flade. Den drevne tandvalse river gammelt plantemateriale, sten og rodrester op til overfladen, så de kan samles, og efterlader en løsnet flade, der kan sås i eller jævnes. Den vender ikke laget som en fræser.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den danske Power Rake 4619300 på 150 cm. Udgaven A463119 på 1.200 mm og den internationale familie er andre produkter.

De 150 cm kommer fra katalogrækken, og produktbilledet har ingen læselig måletekst. Olieflow, tryk og vinklingens grænse er ikke oplyst.

Vinklingen på ±20 ° og den skjulte cylinder er skønnet ud fra fotos. De separate slanger til vinklingen er ikke et krav om fire udtag.

Den danske tabel nævner ikke 520, 745 og 750.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
