Hvilket skær sidder der på?

I Danmark leveres bladet med gummiskær som standard ifølge producentens danske side. Bladet er vendbart og har også et lige skær, der kan bruges til at fjerne is, hvis gummiskæret tages af. Bemærk, at den stiliserede 3D-illustration på denne side er modelleret med stålskær.

Hvor meget olie kræver drejningen?

Det er ikke oplyst. Drejningen sker med en hydraulisk cylinder, så maskinen skal have et olieudtag, men producentens aktuelle produktside offentliggør hverken flow eller maksimalt tryk for redskabet. De felter står derfor som ukendte og bør afklares mod den konkrete maskines hydraulik.

Findes bladet i andre bredder?

Ja. Den danske tabel lister tre størrelser: 1.400 mm med varenummer A36649 og 125 kg, 2.000 mm med A36123 og 215 kg, samt 2.500 mm med A36251 og 232 kg. Alle tre har ±30° sving. De to største er 59 cm høje mod 38 cm på den mindste.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

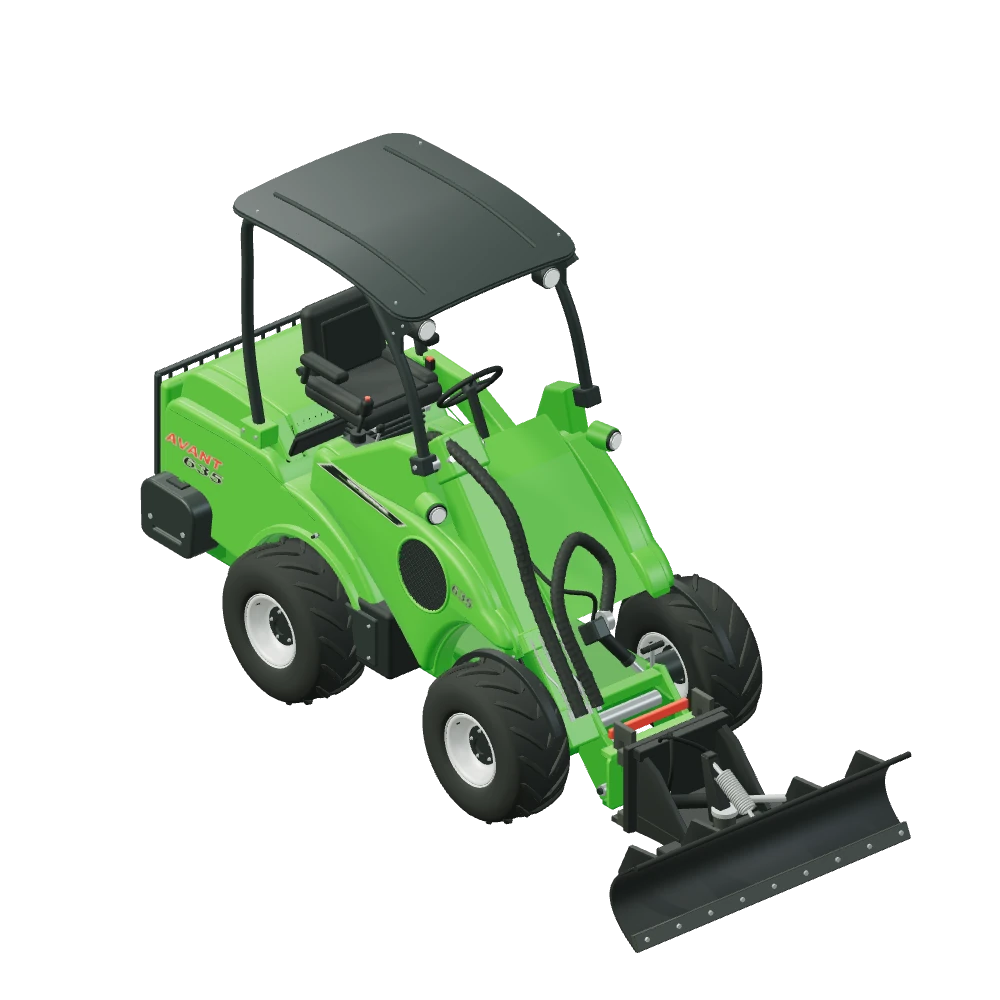

Stiliseret 3D-illustration af Dozerblad monteret på Avant 635.

Udstyr & hjælpemidler · Redskabsguide

Dozerblad til Avant

A36649

Dozerbladet er et buet blad på 1.400 mm med hydraulisk drejning, så du kan lægge materialet ud til den ene side, mens du kører frem. Højden er 380 mm, vægten 125 kg, og svinget går ±30°. Bladet er forsynet med en fjederbelastet mekanisme, der giver efter, hvis du rammer en forhindring. Til danske forhold leveres bladet med gummiskær som standard. Producenten fremhæver snerydning og flytning af jord som hovedopgaverne.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Snerydning på indkørsel og pladsMed bladet drejet til en side skubbes sneen ud i en vold, mens du kører ligeud. Gummiskæret følger belægningen og er skånsomt mod fliser og asfalt under sneen.
Flytning af jord og grusProducenten nævner jord som en af hovedopgaverne. Til at skubbe større mængder løst materiale hen over en plads er et blad hurtigere end en skovl, fordi du ikke skal læsse og tømme.
Skub af løst materialeSand, flis eller nedfaldsmateriale kan samles i en bunke, hvor det er nemt at læsse op. Den buede profil ruller materialet i stedet for blot at skubbe det foran sig.
Is på fast belægningBladet er vendbart og har et lige skær, som kan bruges til at fjerne is, hvis gummiskæret tages af. Det giver en hårdere kant, der bider på en frossen overflade.

1.400mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Her deler modellerne sig i to grupper. Avant 423, 520, 523, 528, 530, 630, 635 og 640 er kompatibel med A36649. For Avant 745, 750, 760i og 860i angiver producenten, at bladet kan tilpasses (producenten oplyser ikke hvordan) — de fire største modeller står som adaptable i den aktuelle tabel, uden at fremgangsmåden er beskrevet. Det bør afklares med forhandleren for den konkrete maskine. Drejningen er hydraulisk og kræver et olieudtag, men producenten offentliggør hverken flow eller maksimalt tryk for dette redskab.

8modeller angivet som kompatible

4modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.400 mm
Højde: 380 mm
Vægt: 125 kg
Vinkling: ±30 °
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A36649

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk vinkling ±30 °.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 8 modeller som kompatible og 4 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Dozerblad på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 750	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 760i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 860i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Fjedermekanismen og hvad den beskytter

Et blad, der sidder stift, overfører hele stødet til maskinen og til føreren, hvis det rammer en kantsten eller en brønddæksel under sneen. Derfor har dette blad en fjederbelastet udløsning. Rammer du en forhindring, vipper bladet frem og retter sig op igen bagefter. Producenten beskriver det som en beskyttelse af både bladet og føreren.

Den model, der er beskrevet her, har én fjederudløsning. Ældre eksemplarer med samme varenummer A36649 kan være bygget anderledes, så hvis konstruktionen betyder noget for dig, er det værd at se på selve maskinen. Under bladet sidder glidesko, der holder skæret i en fast højde over underlaget.

Gummiskær, stålskær og de andre bredder

Standardleveringen til Danmark er et gummiskær. Producenten begrunder det med, at gummi passer til danske forhold — det følger belægningen og skader ikke fliser og asfalt. Bladet er samtidig vendbart og har et lige skær, der kan bruges til is, når gummiet er afmonteret. Den 3D-illustration, du ser her, er modelleret med stålskær.

Ud over 1.400 mm findes bladet i to bredere udgaver: 2.000 mm med varenummer A36123, som vejer 215 kg, og 2.500 mm med varenummer A36251, som vejer 232 kg. Begge har samme sving på ±30° og en højde på 59 cm. Denne side dækker den nøjagtige A36649 på 1.400 mm.

Spørgsmål og svar

Dozerblad — godt at vide.

Producenten angiver, at bladet kan tilpasses de modeller, men oplyser ikke hvordan. Det gælder Avant 745, 750, 760i og 860i, som alle fire står som adaptable i den aktuelle tabel. De øvrige otte modeller i guiden er kompatible. Spørg forhandleren om, hvad tilpasningen konkret kræver.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Bladet vises med stålskær. Den danske liste opgiver gummiskær som standard.

3D-modellen følger den aktuelle buede blad med én fjederudløsning. Ældre A36649 kan være bygget anderledes.

Produktsiden oplyser hverken olieflow eller tryk. Producenten markerer 745, 750, 760i og 860i som "kan tilpasses".

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
