Er boret med i borehovedet?

Nej. Borehovedet er drivenheden, og boret er et separat produkt med eget varenummer. Avant angiver A33612 som den 300 mm boroption, der hører til HD 45. Danske borkoder afviger fra de globale, så kontrollér diameteren og koden på det bor, du får tilbudt sammen med drivenheden.

Hvilke bordiametre kan HD 45 trække?

Fra 75 til 600 mm ifølge producenten. Vil du op over det, findes HD 58 med 75 til 750 mm og HD 72 med 75 til 900 mm. Avants danske side nævner samlet, at rækken dækker fra 100 op til 900 mm, hvilket er hele familien og ikke HD 45 alene.

Hvad vejer de 75 kg egentlig?

Drivenheden alene. Tallet dækker ikke den illustrerede boreenhed med bor monteret, og det dækker ikke eventuelle forlængere. Regn derfor både drivenhed og bor med, når du vurderer, hvor meget af maskinens løftekapacitet der er tilbage, og hvordan vægten sidder foran maskinen.

Hænger borehovedet lodret af sig selv?

Ja, det er ophængt, så det hænger lodret under beslaget uanset armens stilling. Det er praktisk, fordi hullet dermed bliver lodret uden at du skal kompensere med redskabsvippen. I 3D-visningen er det den ophængte drivenhed med bor, du ser, og den beholder sin lodrette stilling.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

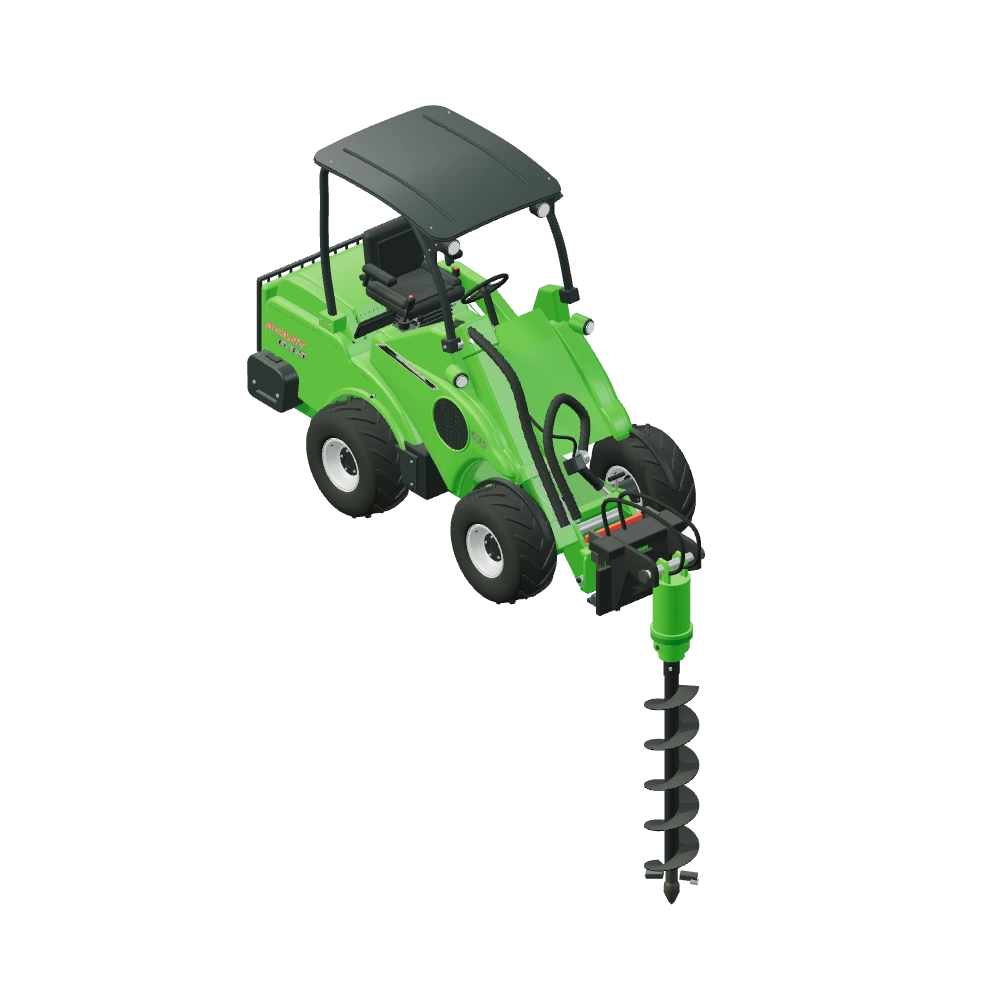

Stiliseret 3D-illustration af Borehoved HD monteret på Avant 635.

Grave- & anlægsarbejde · Borehoved

Borehoved HD 45 til Avant

A33552

Borehovedet er motoren i en boreopgave. Det hænger i et ophæng under maskinens beslag og driver boret rundt gennem et planetgear. Avant opgiver 2.452 Nm moment for HD 45, et oliebehov på 27 til 65 l/min og bor fra 75 til 600 mm. Selve drivenheden måler 551 × 547 mm og vejer 75 kg. Producenten fremhæver, at planetgearet giver boret kræfter og styrke.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Boring i fast jordMomentet er det, der afgør, om sneglen bliver ved med at dreje, når den møder modstand. 2.452 Nm er HD-rækkens indgangsniveau og dækker almindelig fast jord.
Serier af hullerSkal der sættes en hel række pæle, er det opsætningen mellem hullerne, der koster tid. Et ophængt borehoved hænger lodret af sig selv og skal ikke rettes op for hvert hul.
Skiftende bordiametreHD 45 dækker bor fra 75 til 600 mm. Samme drivenhed klarer altså både et smalt pælehul og et bredt plantehul, når du bare skifter boret i muffen.
Slid i stenet underlagAvant oplyser, at der er flere muligheder for udskiftelige tænder. Det er tænderne, der tager slidet, og de kan skiftes uden at drivenheden eller boret skal udskiftes.

27–65 l/min olieflow

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Alle tolv modeller står som kompatible: 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Drivenheden er dermed bredere understøttet end de enkelte bor, hvis danske tilbehørstabeller udelader 520, 745 og 750. Den egentlige begrænsning er hydraulisk. Oliebehovet er 27 til 65 l/min, og det interval skal overholdes: maskinens maksimale flow er ikke det samme som det flow, borehovedet skal arbejde inden for. Kan din maskine kun levere under 27 l/min, er kombinationen ikke brugbar, selv om tabellen siger kompatibel.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Drivenhedens mål: 551 × 547 mm
Monteret bor: 300 mm
Bor, der kan bruges: 75–600 mm
Drivenhedens vægt: 75 kg
Vridningsmoment: 2.452 Nm
Olieflow: 27–65 l/min
Boredybde: 1.500 mm
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A33552
Øvrige produktnumre: A33612

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Boret roterer; drivenheden hænger lodret.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Borehoved HD på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Oliemængden skal ligge i vinduet

Dette er det vigtigste tal på siden. Producenten angiver 27 til 65 l/min, og det er et arbejdsinterval og ikke en øvre grænse alene. For lidt olie giver ikke moment nok til at holde sneglen i gang; for meget olie er heller ikke hensigten. Slå derfor op, hvad din maskine leverer til det forreste udtag, og sammenhold det med intervallet.

Vær særligt opmærksom på, at et maskindatablad ofte angiver maksimalt flow. Det tal fortæller ikke, hvad der står til rådighed ved et bestemt motoromdrejningstal eller gennem et bestemt udtag. Det er derfor et punkt at få bekræftet for den konkrete maskine, før borehovedet planlægges ind i arbejdet.

Tre borehoveder, tre momenter

Avant fører HD-rækken i tre størrelser. HD 45 giver 2.452 Nm og tager bor fra 75 til 600 mm. HD 58 giver 3.017 Nm og tager 75 til 750 mm. HD 72 giver 3.874 Nm og tager 75 til 900 mm. Denne side dækker alene HD 45 med varenummer A33552.

Bemærk, at de 75 kg og de 551 × 547 mm gælder drivenheden alene og ikke den samlede boreenhed med bor i. Avant angiver A33612 som det 300 mm bor, der hører til, men borets længde og vægt er ikke oplyst på den kilde. 3D-modellen viser drivenheden med et 300 mm bor; samlingens øvrige mål er rekonstrueret.

Spørgsmål og svar

Borehoved HD — godt at vide.

Avant angiver 27 til 65 l/min. Det er et arbejdsinterval, som skal overholdes i begge ender. Læg mærke til, at maskinens maksimale flow ikke er det samme som det nødvendige driftsflow. Få oplyst, hvad din maskine faktisk leverer til det forreste udtag, før du regner borehovedet ind.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

De 75 kg og målene 551 × 547 mm gælder selve drivenheden, ikke hele den viste samling med bor.

A33612 er det opgivne bor på 300 mm. Borets længde og vægt er ikke oplyst på produktsiden.

Hold det opgivne olieflow. Maskinens største flow er ikke det samme som det flow, boret skal have.
