Følger der en jordskrue med?

Nej. Adapteren er mellemleddet mellem drivenheden og skruen, og der er ingen jordskrue eller jordbor i leverancen. Skruerne er selvstændige varer i et andet mål og en anden længde, og valget af skrue afhænger af, hvad fundamentet skal bære, og hvordan jorden er.

Skal den køre på A37190?

Kilderne er ikke helt entydige. Den danske advarselstekst siger, at multifunktionsdrivenheden A37190 er påkrævet, mens den øvrige danske beskrivelse og producentens manual side 44 også tillader Avants jordbor-drivenheder, hvis momentet, jorden og skruestørrelsen passer. Guiden viser A37190-opstillingen og nævner alternativet som dokumenteret.

Kan jeg bruge den som adapter til bor?

Nej. A418530 er beskrevet som en adapter til jordskruer med en rund 62 mm boring. Den nederste del af den danske side nævner bor på 75–300 mm, men det er andre varer med et andet interface. Bland ikke de to: et borehoved skal i en bordrivenhed, ikke i denne adapter.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

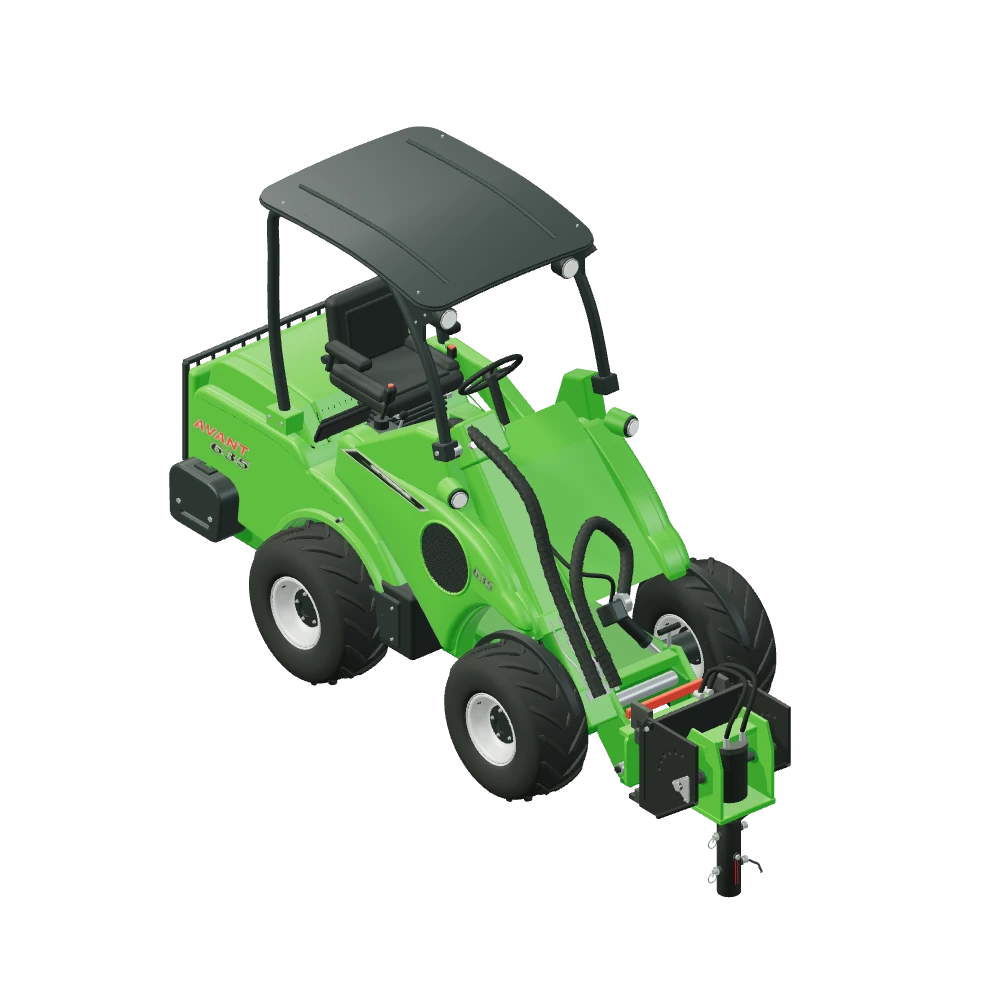

Stiliseret 3D-illustration af Adapter til multifunktionsdrivenhed monteret på Avant 635.

Fundamenter · Redskabsguide

Adapter til skruefundamenter

A418530

A418530 er et hult rør, der sidder mellem drivenheden og en jordskrue. Øverst er der en firkantet lomme til den 57 mm aksel, nederst en rund boring på 62 mm til skruens top, og på begge sider låsestifter med ringclips. Producenten oplyser 340 mm højde og 13 kg, og interfacet er beregnet til nominelt 60 mm jordskruer. Adapteren har hverken motor eller gear — den overfører drejningsmomentet fra drivenheden ned i skruen.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Punktfundamenter til terrasseEn jordskrue kan drejes i uden at grave ud og støbe. Adapteren gør det arbejde muligt fra maskinen, så du får kraft og en lodret linje uden at bruge håndkraft på hver enkelt skrue.
Hegn og stolperTil hegn, rækværk og læskærme kan jordskruer sættes hurtigt på en linje. Manualen beskriver arbejde ved lav hastighed, hvilket giver tid til at rette skruen op, før den er trukket ned.
Skilte og masterMindre skilte og master står ofte på en enkelt jordskrue. Adapterens 62 mm boring og de to låsestifter holder skruen fast, mens drivenheden drejer den ned i underlaget.

13kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Ni maskiner står som kompatible i den danske tabel for A418530: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. De tre, der mangler i tabellen, er 520, 745 og 750, og de står derfor som ikke bekræftet for denne model. Selve værten er bredere dækket: producenten angiver A37190 som kompatibel med alle tolv maskiner. Det afgørende her er dog ikke modelnavnet, men momentet. Jordskruer kræver kraft ned gennem hele forløbet, og både jordtype og skruestørrelse afgør, om opgaven kan gennemføres med den drivenhed, du har.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Højde: 340 mm
Indvendig boring: 62 mm
Jordskruediameter: 60 mm
Vægt: 13 kg
Olieflow: 20–60 l/min
Hydraulik: Kræver hydraulikudtag
Tilkobling: Via multifunktionsdrivenhed A37190
Produktnummer: A418530

Tilkobling

Redskabet monteres via en drivenhed A37190 på Avants redskabsplade. Vist med multifunktionsdrivenheden A37190; jordskruen følger ikke med

Bevægelse i 3D

Adapteren roterer med drivenheden; A37190 er med i den monterede visning.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Adapter til multifunktionsdrivenhed på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Sådan kommer en jordskrue i

Kæden er kort: maskinens hurtigkobling, multifunktionsdrivenheden A37190, adapteren og til sidst jordskruen. Adapteren sluttes til akslen med en stift øverst og til skruen med en stift nederst. Når drivenheden roterer, roterer skruen med, og maskinens vægt ovenpå giver det nedadgående tryk.

I 3D-illustrationen hænger drivenheden frit i sin ophængning, så adapteren bliver stående lodret, selv når læsserens arm vipper. Producentens manual anbefaler lav hastighed under arbejdet, og det er et fornuftigt råd: en jordskrue skal have tid til at trække sig ned i jorden i stedet for at rive den op. Et præcist omdrejningstal er ikke oplyst nogen steder i kilderne, så farten er noget, du skal indstille efter jordtypen og skruens størrelse.

60 mm — og hvad adapteren ikke er

Producentens manual side 44 angiver en rund indvendig boring på 62 mm til nominelt 60 mm jordskruer. Skruen følger ikke med — den er en selvstændig vare, og adapteren er kun mellemleddet. Ydre rørdiameter, stiftafstande og den indvendige skulder er rekonstrueret ud fra tegningen og skal læses som anslåede mål.

En vigtig præcisering: den nederste del af den danske produktside nævner bor på 75–300 mm, men det er ikke adapterens interface. A418530 er en adapter til jordskruer, ikke til borehoveder. Den danske advarsel siger, at A37190 er påkrævet, mens manualen og den øvrige danske tekst også tillader Avants jordbor-drivenheder, hvis momentet rækker.

Spørgsmål og svar

Adapter til multifunktionsdrivenhed — godt at vide.

Producenten angiver nominelt 60 mm jordskruer, og manualen side 44 oplyser en rund indvendig boring på 62 mm. Skruen holdes af en låsestift gennem røret. Har du skruer i en anden dimension, er det ikke den rigtige adapter, og du bør kontrollere varenummeret mod skruens topmål.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Højden 340 mm og den indvendige boring på 62 mm er fra producentens manual. Rørdiameter og bolte er udledt af en teknisk tegning.

Adapteren er til jordskruer på 60 mm. Hverken jordskrue eller jordbor følger med, og den danske tekst om bor på 75–300 mm handler om et andet produkt.

Den danske advarsel kræver A37190, mens både den danske brødtekst og producentens manual også tillader Avants borehoveder. Denne side viser A37190-løsningen.

Manualen anbefaler lavt omdrejningstal; et præcist tal er ikke opgivet. Den danske tabel nævner ikke 520, 745 og 750.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
