Hvor meget olie kræver tangen?

Det oplyser kilden ikke. Der er to cylindre, som kører kæberne ud og ind, og det er et beskedent behov sammenlignet med et redskab med motor. Men hverken anbefalet flow eller maksimalt tryk er offentliggjort for 09-125025320, og der er derfor ikke sat et tal på her.

Hvad er forskellen på den røde og den grønne wraptang?

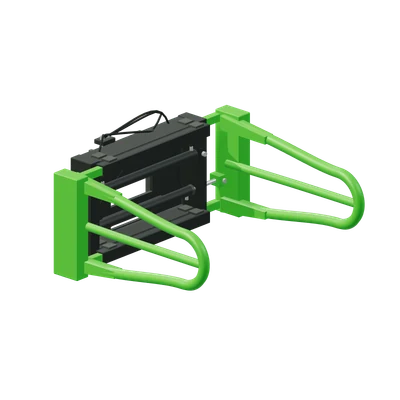

Den grønne A463987 er producentens eget varenummer med manual, målsat tegning, opgivet flow og en opgivet last på 1.200 kg. Den røde er et regionalt varenummer med to publicerede tal. Grebene ligner hinanden — 740–2.140 mm mod 750–2.100 mm — men dokumentationen bag dem gør det ikke.

Passer den til 745 og 750?

Det er ikke bekræftet for denne model. De to maskiner optræder slet ikke i den danske tabel, og det samme gælder 520. Producenten har altså ikke taget stilling, og statussen er derfor ikke gættet ud fra de øvrige maskiner i samme serie. Spørg forhandleren, hvis den kombination er aktuel.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

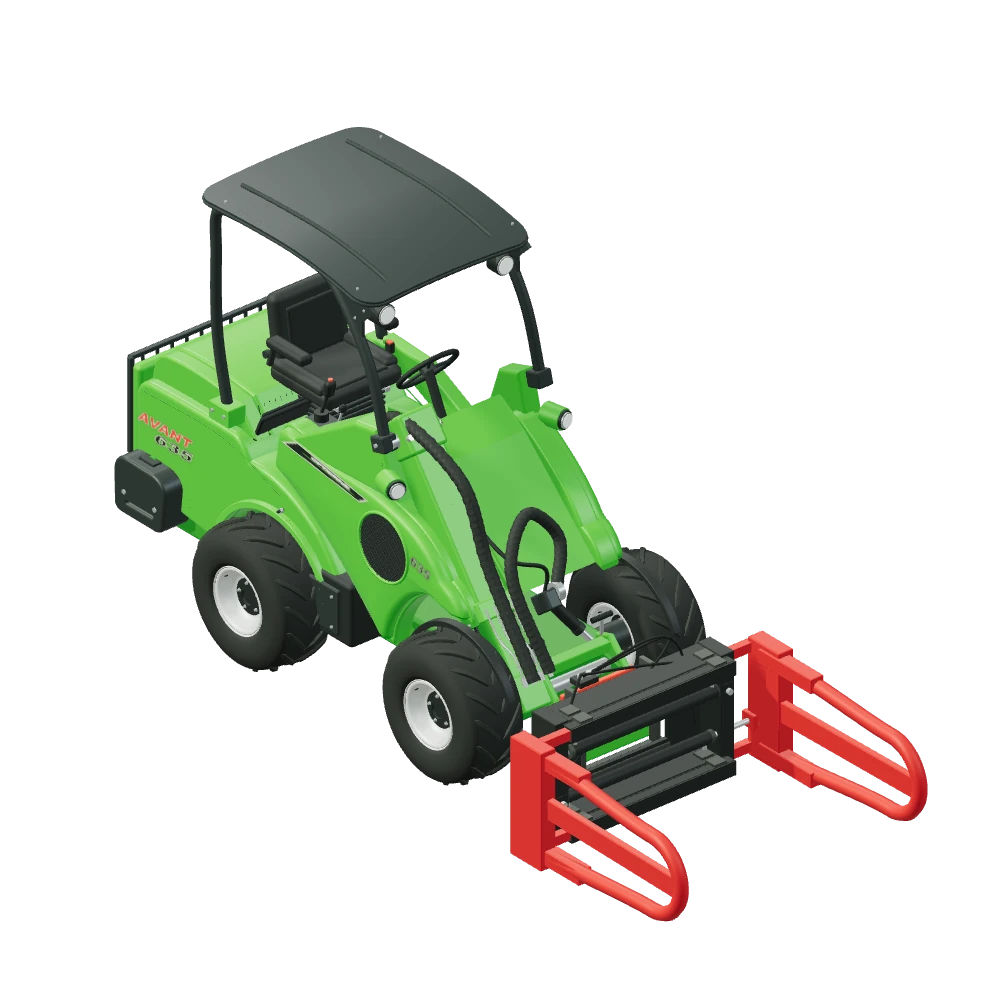

Stiliseret 3D-illustration af Wraptang 750-2100 monteret på Avant 635.

Landbrug & hestehold · Rød regional udgave

Wraptang 750-2100 til Avant

09-125025320

Denne wraptang er en regional udgave med varenummer 09-125025320. Den er rød, bygget op om et langt firkantrør og to kæber, der glider på en fælles skinne. Den danske katalogside oplyser kun to tal: et greb fra 750 til 2.100 mm og en vægt på 220 kg. Der er ingen opgivet last, intet olieflow og ingen mål for dybde eller højde. Resten af det, du ser i 3D, er læst ud af produktfotos.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Wrapballer uden spydKæberne klemmer om ballen i stedet for at gå gennem den. Plasten forbliver hel, og ballen kan sættes tilbage i stakken uden at der først skal lappes eller vikles om.
Rokering på pladsenNår stakken skal åbnes eller flyttes, kan tangen tage en balle ad gangen og sætte den præcist. Det spænd, producenten opgiver, dækker både de smalle og de brede baller.
Ind mellem to ballerKæberne kan føres ned langs siden af en balle, der står klemt mellem to andre. Først når de er på plads i højden, åbnes de ud til den bredde, ballen har.

220kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Den danske tabel har ni af de tolv modeller med som kompatibel: 423, 523, 528, 530, 630, 635, 640, 760i og 860i. 520, 745 og 750 har ingen kolonne i tabellen, og deres status er derfor ikke bekræftet for denne udgave. Det er typisk for de regionale varenumre, hvor kun de maskiner, forhandleren har taget stilling til, er med. Producenten oplyser ingen maksimal last for redskabet, så det eneste, du kan regne på, er maskinens egen løfteevne og de 220 kg, tangen selv vejer, før der er en balle i den.

9modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Gribevidde: 750–2.100 mm
Vægt: 220 kg
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: 09-125025320

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Hydraulisk sammenspænding af de to arme.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 9 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Wraptang 750-2100 på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 750	Ikke bekræftet	Den præcise kombination er ikke bekræftet i de kilder, vi har brugt.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Rødt firkantrør og en rund skinne

Fotoerne viser to forskellige bærende profiler. Kæberne sidder i lange, rektangulære rør, mens den midterste skinne, de glider på, er rund. De to dele er derfor modelleret hver for sig i den stiliserede 3D-illustration. Rørets tværsnit er anslået til ca. 96 × 35 mm ud fra skrå fotos og er ikke et mål fra producenten.

Cylindrene ligger inde bag bæreren, hvor de er beskyttet mod at blive klemt af en balle. Antallet — to, en til hver kæbe — er udledt af, hvordan bæreren ser ud på de tilgængelige billeder. Der findes ikke et rent billede bagfra eller nedefra, og de skjulte dele er derfor rekonstruktion, ikke aflæsning.

Hvad kilden ikke skriver

Adressen på den danske produktside hedder stadig wraptang-750-1800, mens både overskriften og tabellen på siden opgiver 750–2.100 mm. Det tyder på, at produktet er opdateret uden at adressen fulgte med. Her er de aktuelle tal fra tabellen brugt, og den gamle adresse er kun bevaret som kilde.

Der er heller ikke offentliggjort et olieflow, et maksimalt tryk eller en maksimal last for netop dette varenummer. Ingen af delene er gættet ud fra den grønne A463987, selv om redskaberne løser den samme opgave. Dybde, højde og godstykkelser i illustrationen er på samme måde skøn fra fotos.

Spørgsmål og svar

Wraptang 750-2100 — godt at vide.

Selve produktsiden har beholdt sin gamle adresse, mens indholdet er blevet opdateret. Overskriften og specifikationstabellen på siden skriver begge 750–2.100 mm i dag. Det er de tal, der er brugt her. Adressen er kun bevaret, fordi den er den kilde, oplysningerne stammer fra.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Den røde danske wraptang 09-125025320, som den er fotograferet på den danske side. Den gamle adresse nævner 750–1.800 mm, mens den aktuelle titel og tabel opgiver 750–2.100 mm.

Kun gribevidden og vægten på 220 kg er opgivet. Dybde, højde, rørmål og de to cylindre er skønnet ud fra fotos, og der er hverken opgivet last eller olieflow.

Den danske tabel dækker ni af modellerne. 520, 745 og 750 står ikke på listen.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
