Hvordan indstilles vinklen?

Manuelt. Armen boltes fast i et af flere hulmønstre, og producentens manual beskriver tre huller i armen kombineret med fem i bæreren. Det giver et antal faste stillinger inden for 57 grader til hver side. Der er ingen cylinder og ingen elektrisk styring til vinklen på denne udgave.

Hvor meget olie kræver børsten?

Producenten og manualen anbefaler 25 til 55 l/min. Manualen sætter desuden en grænse på 60 l/min og 225 bar for forsyningen, men den grænse er ikke det samme som et anbefalet driftsområde. Ligger maskinen lavt i intervallet, roterer tallerkenen langsommere, og fejningen tager længere tid.

Hvad betyder den flydende arm?

At armen kan bevæge sig frit op og ned i sit hængsel, så børsten selv finder underlaget. Det holder trykket nogenlunde ens over ujævnheder og mindsker slid på ét bestemt sted af børsten. Bevægelsen er mekanisk og styres ikke fra maskinen, og i 3D-illustrationen vises den som en lille vippebevægelse.

FORBEREDER 3D

Maskine

Udførelse

Henter 3D-modellen …

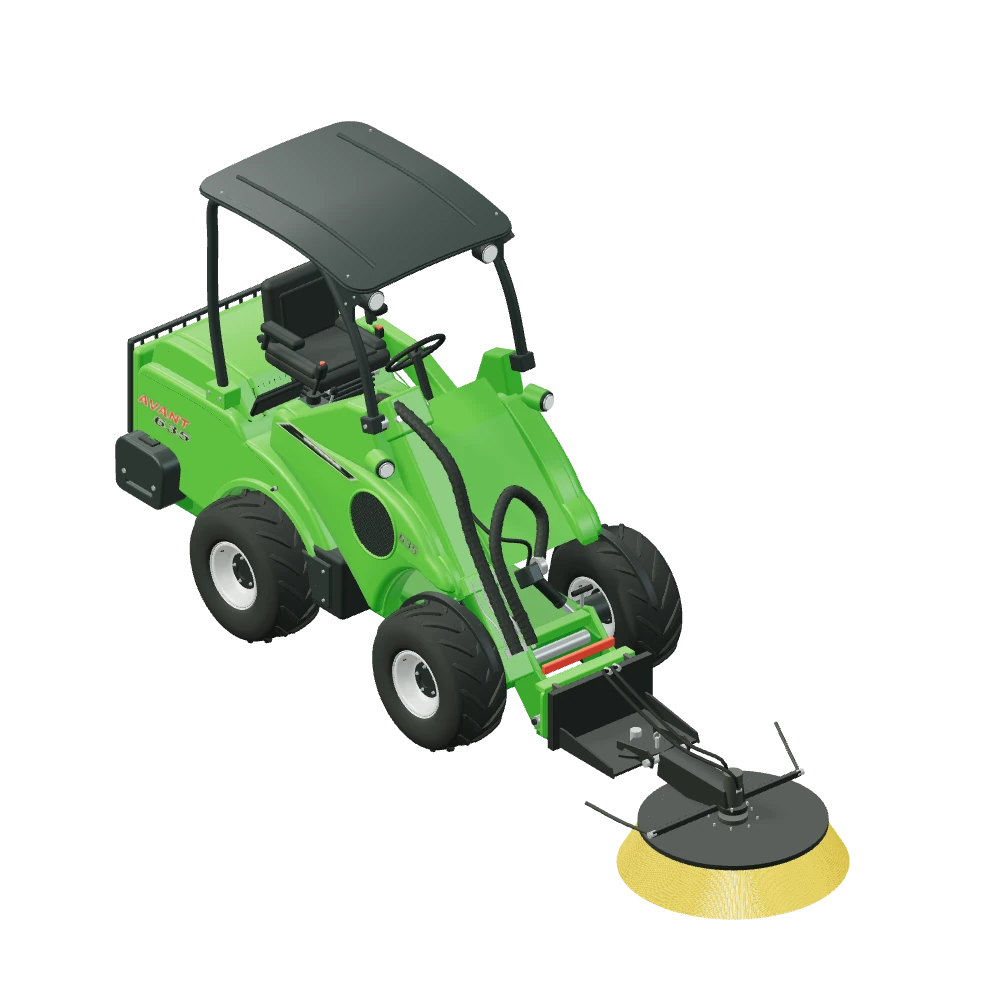

Stiliseret 3D-illustration af Kost, Tallerken monteret på Avant 635.

Udearealer & rengøring · Redskabsguide

Kost tallerken til Avant

A2971

A2971 er en enkelt rund børste med en diameter på 1.000 mm. Den sidder yderst på en arm, der kan indstilles 57 grader til hver side, og som flyder mekanisk, så børsten følger underlaget. En hydraulisk motor får tallerkenen til at dreje, og hele redskabet vejer 70 kg. Det gør den til den letteste kost i guiden og til et valg, når du skal ind langs kanter og under forhindringer.

Se mål og montering Passer det til din model?

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Ind langs kantstenEn rund børste arbejder med siden af tallerkenen. Med armen stillet ud kan du følge en kantsten, uden at maskinens hjul skal helt derud, og få samlet grus og blade ud i banen igen.
Under bænke og cykelstativerArmen rækker ud til siden, så børsten kan komme ind under inventar, hvor selve maskinen ikke kan køre. Det er den slags steder, der ellers kræver en håndkost og en del tid.
Små maskiner med lidt løfteevne70 kg er beskedent for et hydraulisk redskab. Det betyder, at vægten yderst på armene sjældent er det, der sætter grænsen, selv på de mindre modeller i serien.
Oprydning på grus og fliserDen drejende tallerken samler løst materiale i én retning i stedet for at sprede det. Den flydende arm gør, at børsten holder kontakten, når underlaget skifter mellem fliser og grus.

70kg vægt

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens navngivne oversigt for A2971 markerer alle tolv modeller i denne guide som kompatible: Avant 423, 520, 523, 528, 530, 630, 635, 640, 745, 750, 760i og 860i. Det er sjældent, at en tabel er så entydig. Til gengæld er oliekravet det, du skal se på. Producenten og manualen anbefaler 25 til 55 l/min til børstemotoren, mens manualen separat sætter 60 l/min og 225 bar som øvre grænse for forsyningen. Ligger din maskine i bunden af intervallet, drejer tallerkenen langsommere. Tabellen nævner modelnavne, ikke hvilket hydraulisk udstyr den enkelte maskine er født med.

12modeller angivet som kompatible

0modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 635

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Børstediameter: 1.000 mm
Vægt: 70 kg
Sidesving: ±57 °
Olieflow: 25–55 l/min
Maks. olieflow: 60 l/min
Maks. tryk: 225 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A2971

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

Tallerkenen roterer hydraulisk; sidesvinget sættes manuelt, og armen flyder.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 12 modeller som kompatible. Se, hvad hver status betyder for de øvrige.

Producentens angivelse for Kost, Tallerken på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 640	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 745	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 750	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 760i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 860i	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Armen stilles med hånden

Vinklen på armen er ikke en funktion, du styrer fra førerpladsen. Den sættes manuelt ved at flytte bolte mellem huller i armen og i bæreren, og producentens manual beskriver tre huller i armen kombineret med fem i bæreren. Yderpunkterne er 57 grader til hver side.

Det lyder mere besværligt, end det er i praksis. Vinklen skal typisk kun ændres, når du skifter fra én type areal til en anden, og til gengæld er der ingen elektrisk styring, der skal være på maskinen, for at redskabet kan bruges. Parkeringsstøtten foldes ned, når redskabet skal stå af.

Den flydende arm og børsten

Armen er hængslet, så den kan bevæge sig op og ned uden at du gør noget. Det er det, der får børsten til at holde et nogenlunde ens tryk, når underlaget stiger og falder. Uden den bevægelse ville tallerkenen enten hænge i luften eller blive presset ned, hver gang maskinens hjul kørte over en ujævnhed.

Selve børsten er af gult nylon og bærer varenummeret A32698. Diameteren på 1.000 mm er den oplyste værdi, mens den bane, redskabet reelt fejer, afhænger af vinklen og af, hvor slidt børsten er. Kilderne oplyser ikke en arbejdsbredde. Oliesladerne følger armen og ender ved motorens faste fittings, så de bevæger sig med.

Spørgsmål og svar

Kost, Tallerken — godt at vide.

Det oplyser kilderne ikke. Producenten angiver børstens diameter på 1.000 mm, men ikke en arbejdsbredde. Banen bliver smallere, jo mere armen er drejet ud til siden, og den ændrer sig også, efterhånden som børsten slides. Regn derfor med diameteren som et udgangspunkt og ikke som et arbejdsmål.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

Standardudgaven A2971 med gul nylonbørste A32698 og flydende sort arm. Motoren driver børsten, mens sidesvinget på ±57 ° og parkeringsstøtten sættes med hånden.

Producentens aktuelle side og manual anbefaler 25–55 l/min. Manualen sætter desuden en grænse på 60 l/min og 225 bar; grænsen er ikke det samme som det anbefalede område.

Bomlængde, pladetykkelser og børstehårenes opbygning er skønnet ud fra fotos. Manualen beskriver tre huller i armen kombineret med fem huller i holderen.
