Hvordan tømmes opsamleren?

Ved at løfte og vippe læsserens arme. Lugen åbner under sin egen vægt, når redskabet vender fremad, og materialet glider ud. Der er ingen hydraulisk cylinder på låget, så du bruger kun de funktioner, maskinen i forvejen har til at håndtere et redskab.

Hvad er forskellen på denne og en klipper uden opsamler?

Her forlader afklippet plænen. En klipper uden opsamler hakker materialet og lader det falde ned mellem stråene eller kaster det ud til siden. Opsamling koster tid til tømning og lidt mere olie til ventilatoren, men efterlader en flade uden synligt materiale.

Hvor bred er den i alt?

1.393 mm ifølge producentens manual, mens klippebredden er 1.200 mm. Forskellen er ramme, hjul og beholder. Rekonstruktionen bag 3D-illustrationen har desuden slanger, der stikker et par centimeter uden for det mål, mens selve dækket holder sig inden for den oplyste bredde.

FORBEREDER 3D

Maskine

Henter 3D-modellen …

Udearealer & rengøring · Redskabsguide

Græsklipper 1200 med opsamler

A35973

A35973 klipper og samler op i samme arbejdsgang. To knive skærer en bane på 1.200 mm, og en ventilator blæser afklippet gennem en slange op i en beholder på 210 liter. Redskabet vejer 230 kg, er 1.393 mm bredt og klipper i 25 til 100 mm. Det er valget, når græsset ikke må blive liggende, for eksempel på arealer med belægning tæt på eller med krav om et rent udtryk.

Se mål og montering Passer det til din model?

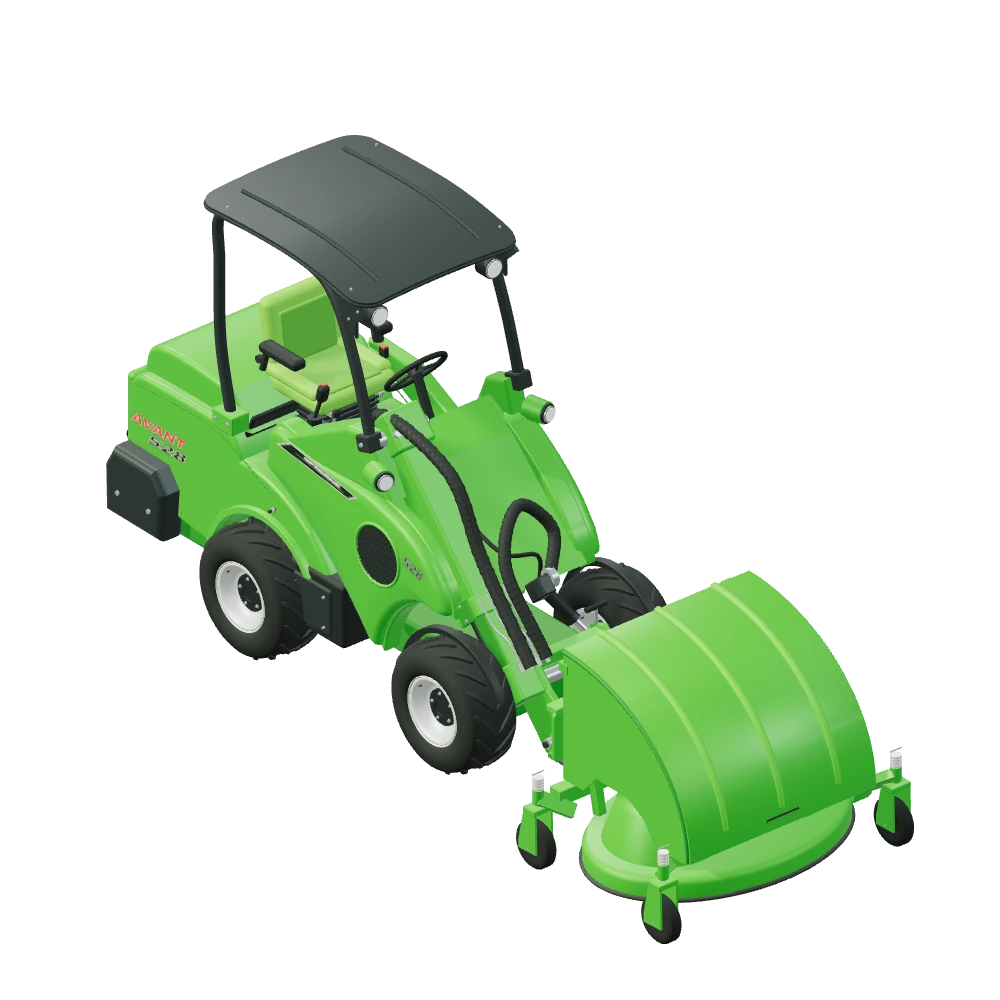

Rul ned, og se redskabet på maskinen

01 / Sådan bruges det

Opgaverne redskabet
er lavet til.

Plæner, hvor afklippet skal vækNogle steder må der ikke ligge græs tilbage. Omkring indgange, på repræsentative arealer og tæt på fliser bliver afklip hurtigt trådt med indenfor, og så er opsamling den eneste rigtige løsning.
Første klip efter en lang pauseHar græsset stået længe, giver et almindeligt dæk store mængder materiale på overfladen. Med sug og beholder kommer det med op, i stedet for at ligge i strenge, der skal rives sammen bagefter.
Blade og græs sent på sæsonenVentilatoren tager også lettere materiale med op fra plænen. Det betyder, at en tur hen over arealet i efteråret både klipper og rydder, når du alligevel har redskabet på maskinen.
Arealer uden plads til aflæsningBeholderen tømmes ved at løfte og vippe læsserens arme, så du kan aflæsse direkte i en trailer eller en container uden at skulle håndtere materialet med skovl.

1.200mm arbejdsbredde

Tallene er producentens oplyste mål for den variant, kilden beskriver. Kontrollér altid det konkrete redskab mod din maskine og opgaven.

02 / Passer til

Hvilke modeller
må bære det?

Producentens aktuelle oversigt for A35973 markerer Avant 423, 520, 523, 528, 530 og 630 som kompatible. Avant 635, 640, 745, 750, 760i og 860i kan tilpasses, men producenten oplyser ikke hvordan. Det gælder, selv om den danske familieside viser de store modeller grønt. Guiden følger de præcise statusser for netop dette varenummer. Hydraulisk er kravet beskedent: 28 l/min anbefalet, 33 l/min som maksimum og 200 bar. Det er altså ikke olien, der begrænser de store maskiner her, og forklaringen på de tilpassede statusser står ikke i kilderne.

6modeller angivet som kompatible

6modeller kan tilpasses

Se tabellen for alle 12 modeller Avant 528

03 / Mål og montering

Tallene fra
producenten.

Mål, vægt og øvrige tal, som producenten oplyser dem. Kortene under tabellen forklarer tilkobling og bevægelse.

Arbejdsbredde: 1.200 mm
Bredde: 1.393 mm
Klippehøjde: 25–100 mm
Volumen: 210 l
Vægt: 230 kg
Antal knive: 2
Olieflow: 28 l/min
Maks. olieflow: 33 l/min
Maks. tryk: 200 bar
Hydraulik: Kræver hydraulikudtag
Tilkobling: Avant redskabsplade (front)
Produktnummer: A35973

Tilkobling

Redskabet monteres direkte på Avants redskabsplade.

Bevægelse i 3D

To knive og en sugeblæser drives hydraulisk; opsamlerens låg åbner af sig selv, når maskinen vipper.

Arbejder i jorden

Redskabet arbejder i eller på underlaget, så 3D-visningen kan vise det i kontakt med jorden. Det er en illustration, ikke en anvisning på arbejdsdybde.

04 / Kompatibilitet

Kompatibilitet med
de 12 modeller.

Producenten angiver 6 modeller som kompatible og 6 modeller som »kan tilpasses«. Se, hvad hver status betyder.

Producentens angivelse for Græsklipper 1200 med opsamler på de 12 Avant-modeller i guiden. Statusserne er gengivet, som de står i kilderne — de er ikke opgraderet eller fortolket.
Model	Status	Hvad det betyder
Avant 423	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 520	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 523	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 528	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 530	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 630	Kompatibel	Producenten angiver modellen som kompatibel med redskabet.
Avant 635	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 640	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 745	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 750	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 760i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.
Avant 860i	Kan tilpasses	Producenten angiver, at redskabet kan tilpasses modellen, men oplyser ikke hvordan.

Statusserne kommer fra producentens produktsider og er ikke vores vurdering. Sådan læser du kompatibilitet

Fra kniv til beholder

To knive på 615 mm skærer græsset og skaber samtidig den luftstrøm, som transporten bygger på. En ventilator i siden forstærker strømmen, og materialet føres gennem en slange ind i beholderen, der sidder over dækket. Hele vejen er systemet lukket, så det, knivene tager, ender samme sted.

Beholderen rummer 210 liter. Det lyder af meget, men løst græs fylder, og på en frodig plæne er tømningen en fast del af rytmen. Planlæg derfor ruten, så du passerer stedet, hvor materialet skal af, med jævne mellemrum i stedet for at køre langt med en fuld beholder.

Låget åbner af sig selv

Der er ingen cylinder på låget. Når du løfter armene og vipper redskabet fremad, falder lugen op af sig selv, og indholdet glider ud. Det er en enkel løsning uden ekstra hydraulik at holde styr på, og den fungerer, fordi tyngdekraften gør arbejdet i den stilling, læsseren alligevel skal stå i.

Til gengæld bestemmer maskinens løftehøjde, hvor højt du kan tømme. Producenten fører en ekstra vippeadapter, A37315, der giver yderligere 30 grader, men den indgår ikke i den opstilling, guiden beskriver. Den stiliserede 3D-illustration viser lugens bevægelse som en manuel indstilling.

Spørgsmål og svar

Græsklipper 1200 med opsamler — godt at vide.

210 liter ifølge producentens manual fra 2016 og den aktuelle produktside. Det er en specifikation for beholderen og ikke et mål for, hvor meget græs der reelt kan presses i. Løst, fugtigt afklip fylder mere end tørt, så antallet af tømninger svinger med vejret.

Om tallene og 3D-modellen

3D-modellen er en stiliseret illustration tegnet ud fra fotografier og producentens mål. Den viser form og størrelsesforhold, ikke hver detalje, og den erstatter ikke producentens datablad. Mål og vægt gælder den variant, kilden beskriver; årgang, marked og udstyr kan ændre tallene.

A35973 med flydende ophæng. Manualen fra 2016 opgiver 1.393 mm samlet bredde, 230 kg, to knive à 615 mm, 210 l og 25–100 mm klippehøjde.

Producentens aktuelle tabel markerer 635, 640, 745, 750, 760i og 860i som "kan tilpasses", selv om den danske familieside markerer dem som kompatible. Tabellen her følger producenten.

Opsamleren åbner af sig selv, når maskinen vipper den. Der er ingen cylinder i låget.

Adapteren A37315 med 30 ° ekstra vip er ekstraudstyr og er ikke med. Opsamlerens form, slangeføring og remtræk er rekonstrueret ud fra fotos og manualtegninger.

Guiden viser ikke redskaber til salg og siger ikke noget om, hvad der er på lager.
